JXF нисконапонска интегрирана дистрибутивна кутија

JXF нисконапонските интегрирани дистрибутивни кутии се направени од ладно валана челична плоча, свиткана и заварена, со електростатско прскање со епоксидна смола на површината, што ги прави естетски пријатни и издржливи. Ова е еден од видовите производи што Шангминг, како производител и снабдувач на дистрибутивни кутии, може да им го понуди и на новите и на постоечките клиенти. Имаме сеопфатни способности за истражување и развој и прилагодување; Ве молиме слободно испратете ни ги вашите барања.

Испрати барање

Опис на производот

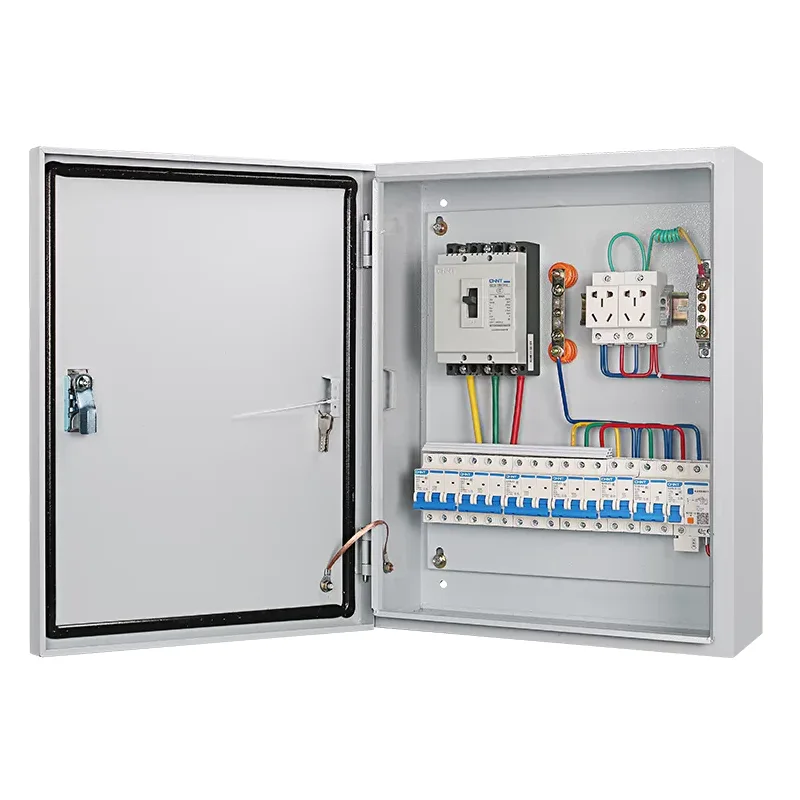

Нисконапонската интегрирана дистрибутивна кутија JXF е висококвалитетен производ дизајниран и произведен од Фабриката Шангминг. Има рејтинг за заштита IP55, внатрешна монтажна основа за инсталирање на различна електрична опрема и врата која се отвора за повеќе од 110 степени и флексибилно се ротира.

Структурни карактеристики

Материјал: JXF нисконапонските интегрирани дистрибутивни кутии се изработени од ладно валана челична плоча со електростатска прашкаста обвивка, обезбедувајќи силна отпорност на корозија и отпорност на временските услови.

Оценка за заштита: IP40; IP54 може да се прилагоди за да ги задоволи вашите барања на проектот. За висока заштита, рабовите на кутијата се опремени со запечатувачки ленти, кои нудат одлична отпорност на прашина и вода.

Начин на инсталација: Ние поддржуваме флексибилни опции за инсталација, утврдени врз основа на вашите потреби. Поддржани се инсталации монтирани на ѕид, вдлабнати или на под.

Внатрешен распоред: Дистрибутивната кутија има подвижна плоча за монтирање, што овозможува компонентите да се распоредат слободно според дијаграмот на колото.

Кои се апликациите на JXF интегрираните дистрибутивни кутии со низок напон?

JXF нисконапонските интегрирани дистрибутивни кутии се користат за нисконапонски терминал и дистрибуција на електрична енергија на колото на разгранување, за прилагодување на осветлувањето, моќта, контролата на опремата и потребите за напојување на отворено.

1. Терминална дистрибуција на енергија

Најчестата основна примена на JXF е да црпи струја од главниот дистрибутивен кабинет и да ја дистрибуира до одредени области или опрема.

Поврзани сценарија:

Распределба на подот: Во деловните згради или станбените згради, тој служи како станица за пренос на електрична енергија за секој кат.

Работилница: Одговорен за обезбедување напојување на одредена машина во индустриска локација.

Привремено напојување: на градилиштата или изложбените места, служи како сигурна привремена пристапна точка за напојување.

2. Контрола и стартување на моторот

Поради длабокиот внатрешен простор и флексибилниот распоред на JXF кутиите, тие се идеални за сместување на контактори и термички релеи.

Поврзани сценарија:

Контрола на пумпа за вода: Најчесто се користи за автоматско/рачно префрлување на пумпи за пожар и пумпи за отпадна вода.

Стартување на вентилаторот: Контрола на системите за вентилација во индустриски постројки или подземни гаражи за паркирање.

Мек стартер/ Комбинација на погон со променлива фреквенција: Вградениот мал мек стартер или погон со променлива фреквенција овозможува непречено стартување-стоп на моторот и регулирање на брзината.

3. Контрола на осветлување и пејзаж

Контрола на улично светло на отворено: Работи со временски прекинувачи или фотосензитивни сензори за автоматско временско вклучување на уличните светла на градските патишта или во индустриските паркови.

Пејзажно осветлување: Управува и го заштитува напојувањето за градење надворешно осветлување и системи за фонтани.

Осветлување за итни случаи: Во итни ситуации како што се пожари, светлата за итни случаи насилно се активираат од системот за противпожарна заштита.

4. Поврзување за заштита од пожар и спречување катастрофи

Smoke Exhaust Fan Box: прима сигнали за аларм за пожар и насилно го активира вентилаторот за издувни гасови.

Следење на хидрант за пожар: Го следи притисокот на водата или статусот на системот за заштита од пожари и обезбедува повратни информации во реално време.

5. Интегрирана контрола и нисконапонска системска интеграција

PLC/Контролна кутија: Внатрешно е сместен програмабилен логички контролер за логичка контрола на индустриски автоматизирани производни линии.

Конвергенција на комуникацијата: Иако JXF е високонапонска кутија, тој исто така најчесто се користи за инсталирање предаватели и модули за собирање податоци за различни сензори, со што се постигнува интегрирана дигитална контрола.

Спецификации на производот

Име	Спецификации	Ширина	Висина	Длабочина
JXF основна кутија	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Вообичаени грешки и решенија

Феномен на дефект

Можни причини

Решение

Главниот прекинувач е исклучен и не може да се ресетира

- Краток спој или преоптоварување во појдовна линија

- Заштитата од преостаната струја е исклучена

- Механички дефект на прекинувачот

① Исклучете ја секоја појдовна линија една по една за да го отстраните дефектот на колото;

②Притиснете го копчето „Ресетирање“ и обидете се да го затворите колото;

③Ако колото сè уште не може да се затвори, заменете го главниот прекинувач.

Една појдовна линија нема струја

- Минијатурниот прекинувач се запали на оваа рута.

- Лабави или изгорени жици.

- Краток спој на корисничката страна.

①Проверете дали соодветниот MCB се активирал; ресетирањето ќе го реши проблемот.

②Откако ќе се исклучи напојувањето, проверете дали приклучоците за жици се оксидирани или лабави.

③Контактирајте го корисникот за да ги решите проблемите со внатрешните жици.

Често исклучување на заштита од струја од истекување

- Стареење на линиската изолација

- Прекумерна струја на истекување од повеќе уреди

- Дефект во самиот уред за преостаната струја (RCD).

① Измерете го отпорот на изолација на секое коло со помош на мегоомметар (треба да биде >0,5 MΩ);

②Вклучете се во серии за да се идентификува опремата со голема струја на истекување;

③ Заменете го уредот за преостаната струја (RCD) (се препорачува тип А или тип Б).

Не работи компензацијата на реактивна моќност

- Контролорот не е вклучен

- Кондензаторот е оштетен

- Абнормален напон

①Проверете го напојувањето на контролорот и струјниот трансформатор за земање примероци (CT);

②Измерете ја вредноста на капацитетот со мултиметар (ако отстапувањето е >10%, треба да се замени);

③Почекајте напонот да се врати во нормала пред автоматско префрлување.

Абнормални отчитувања на мерачот на електрична енергија

- обратен поларитетот на КТ

- Грешка при мерење на жици

- Неисправност на мерачот

① Потврдете го CT терминалот со истото име (P1 свртен кон собирницата);

②Повторно поврзување според спецификациите за мерење;

③Контактирајте го бирото за напојување за да го потврдите или замените мерачот.

Кондензација/рѓа во внатрешноста на куќиштето

- Стареење на заптивната лента

- Недостаток на вентил за дишење или грејач

- Долгорочна средина со висока влажност

① Заменете ја заптивната лента на вратата;

②Поставете паметен одвлажнувач или грејна плоча;

③ Исчистете ја насобраната вода и нанесете боја против 'рѓа.
