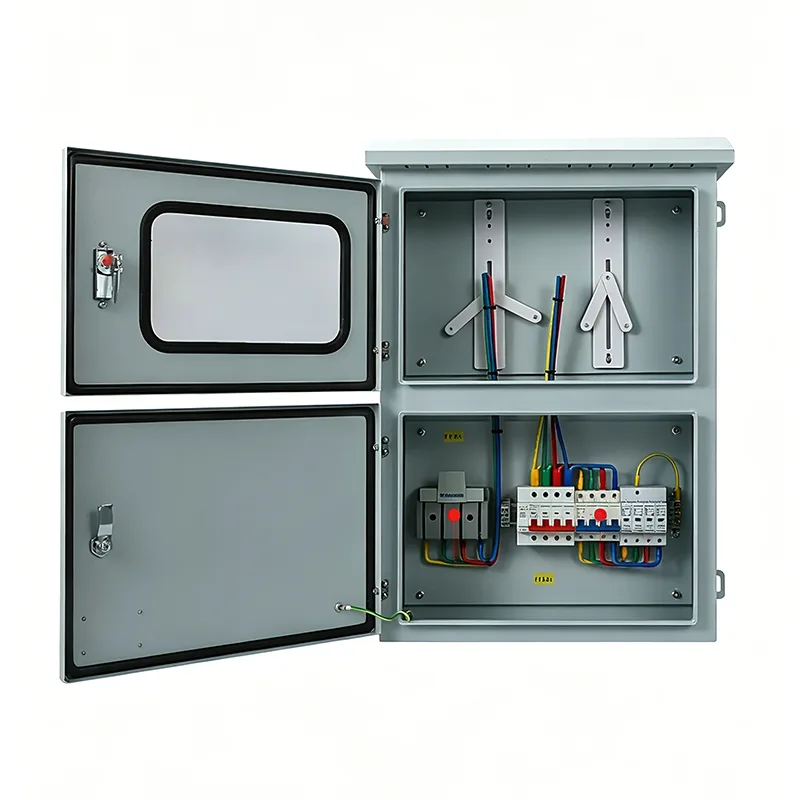

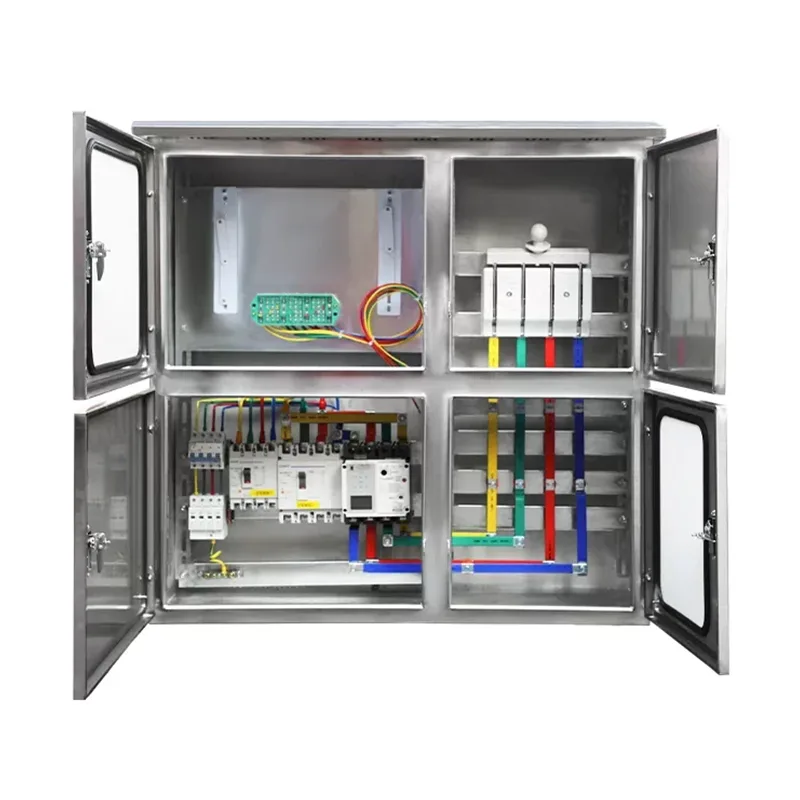

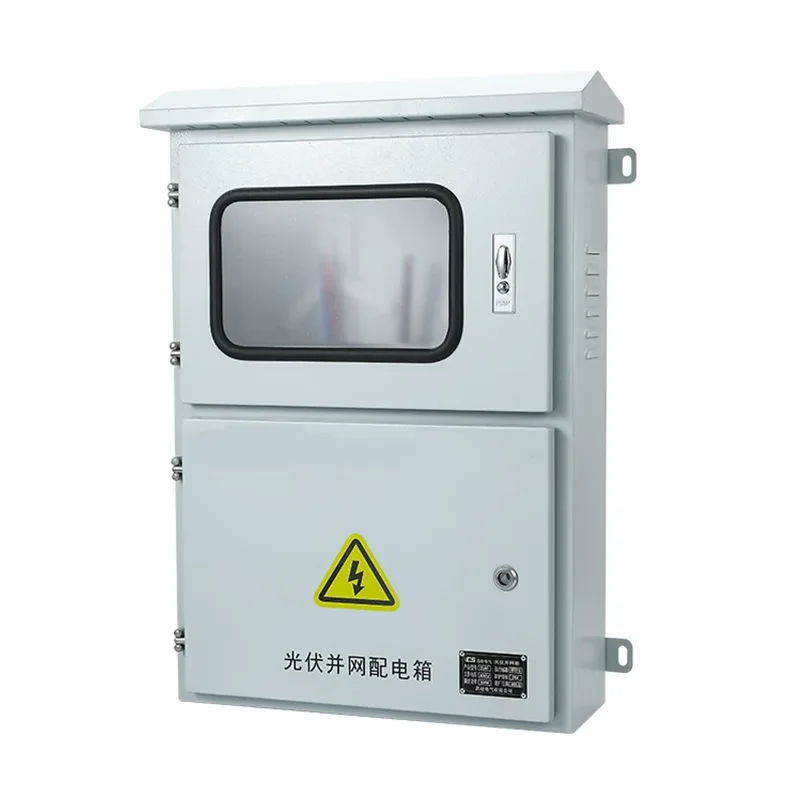

Надворешна разводна кутија поврзана со фотоволтаична мрежа

Надворешните разводни кутии поврзани со фотоволтаична мрежа се користат помеѓу DC страната на системот за производство на фотонапонска енергија и инверторот. Ако сакате да го приспособите овој производ по конкурентна цена, можете да изберете Шангминг, а ние ќе станеме ваш доверлив добавувач.

Основни функции

Надворешната фотоволтаична разводна кутија поврзана со мрежа интегрира заштита, изолација и следење. Поддржуваме прилагодени броеви на кола, брендирани компоненти и интелигентни функции. За конкретни конфигурациски решенија и понуди, ве молиме контактирајте не.

1. Стринг собирање и тековна дистрибуција

ФВ централите се состојат од повеќе соларни панели поврзани во серија. Разводната кутија поврзана со мрежа служи како механизам за заштита за конвергирање и шантирање.

Функција за конвергирање: ја собира DC моќноста од повеќе жици во една магистрала за излез до инвертерот, поедноставувајќи ги жиците и заштедувајќи ги трошоците за DC кабел.

Заштита од отпуштање: Секој влез е опремен со независен осигурувач за еднонасочна струја. Кога ќе се појави краток спој во една низа, дефектот е ограничен на таа гранка, без да влијае на нормалното производство на енергија на другите жици.

2. Заштита од гром и пренапони

Бидејќи фотоволтаичните панели се инсталирани на отворени покриви или на земја, тие се многу подложни на удари од гром. Заштитникот од пренапони интегриран во разводната кутија може да почувствува моментални високи напони во водот и да го испушти пренапонот на земјата во рок од наносекунди.

Служи како прва линија на одбрана пред инверторот, спречувајќи индуцирани удари од гром кои можат да ги оштетат електронските компоненти на инверторот.

3. Безбедносна изолација и физичко исклучување

Куќиштето е опремено со високонапонски DC изолациски прекинувач или прекинувач. Кога е потребно одржување на инвертерот или опремата низводно, рачното исклучување на разводната кутија осигурува дека страната за одржување е целосно исклучена, заштитувајќи ја безбедноста на персоналот.

Куќиштето поврзано со мрежата на Шангминг е со високи перформанси и доверливо, што овозможува безбедно прекинување на струјата додека системот работи, спречувајќи генерирање опасни лаци кои можат да предизвикаат пожар.

4. Заштита од обратно полнење

Наутро, навечер или во облачни денови, излезниот напон на различни жици може да се разликува. Без заштита, жиците со повисок напон може да течат струја назад во жиците со помал напон.

Достапни се опционални диоди за обратно полнење, кои обезбедуваат струја да тече само еднонасочно кон инвертерот, спречувајќи локализирано прегревање или дури и пожар предизвикан од обратна струја.

5. Заштита на животната средина и мониторинг на состојбата

Бидејќи овој производ треба да се инсталира на отворено, куќиштето има рејтинг за заштита IP65/IP66 за да се спречи корозија од дождовница и стареење на УВ. Внатрешните прецизни компоненти работат сигурно во текот на 25-годишниот животен век на централата.

Опционална интелигентна функција за следење ги следи струјата, напонот и внатрешната температура на секоја низа во реално време и веднаш алармира во случај на ненормално производство на енергија.

Зошто разводните кутии поврзани со фотоволтаична мрежа мора да бидат водоотпорни за надворешна употреба?

ФВ системите обично се инсталираат на покриви или на отворени полиња, а разводните кутии поврзани со мрежа мора да ги издржат следните сериозни предизвици:

Екстремни температурни варијации: летните температури можат да достигнат над 70°C, додека зимските температури може да паднат до -30°C.

УВ зрачење: Долготрајната надворешна изложеност на сончева светлина бара УВ стабилност; во спротивно, тие се склони кон стареење.

Влага и кондензација: Тие мора да бидат отпорни на дожд и опремени со вентил за дишење за да се исцеди внатрешната кондензација и да се спречи влажнењето на електричните компоненти.

Затоа, за нормална употреба и за да се избегне честото одржување за време на работата, одржување стабилни перформанси и животен век, неопходен е водоотпорен дизајн на отворено.

Сценарија за апликација и препораки за конфигурација

Надворешните разводни кутии поврзани со фотоволтаична мрежа на Шангминг може да се користат низ целиот синџир на фотоволтаична индустрија, од покриви на станбени покриви до термоцентрали со големи размери. Ќе обезбедиме препораки за конфигурација врз основа на вообичаени сценарија.

1. Станбени дистрибуирани фотоволтаични системи

Овој тип на употреба е многу чест, генерално се поставува на покриви или ѕидови на вили или самоизградени куќи во руралните области. Собира неколку фотоволтаични панели од различни ориентации на покривот и обезбедува основна заштита од гром.

Препораки за конфигурација: Кутијата треба да има чист изглед и мала големина, 1-4 влезови на жици и да биде опремена со високо чувствителен мониторинг за заштита од пожар.

2. Индустриски и комерцијални електрани на покривот

Во овој случај, кутијата поврзана со мрежа се поставува на рамните покриви на фабрички работилници, логистички магацини или големи трговски центри. За капацитет за производство на електрична енергија со средна големина, тој претходно комбинира десетици фотоволтаични жици пред да влезат во жичен инвертер.

Препораки за конфигурација: Кутијата има потреба од висока отпорност на корозија, 8-16 влезови на жици и обично вклучува паметен комуникациски модул за да се олесни персоналот за одржување да ја гледа струјата на секоја гранка во просторијата за следење.

3. Големи копнени електрани и соларни пустини

Кутиите за собирање распоредени во пустини, планини или големи отворени простори се нарекуваат комбинирани кутии. Како примарни уреди за комбинирање, тие ја собираат струјата од илјадници соларни панели и ја пренесуваат до централизиран инвертер.

Препорака за конфигурација: IP66, наменет за високонапонски системи од 1500V, опремен со анти-реверзни диоди и прецизни функции за следење на жиците и со активни вентили за ладење/дишење.

4. Соларно + Сценарија за прекугранична примена

Соларни станици за автомобили: Обезбедете енергија на станиците за полнење електрични возила. Разводната кутија е инсталирана на столбовите на пристаништето за да ги заштити станиците за полнење низводно од сончеви бранови.

Земјоделски соларни и риболовни соларни комплементарни системи: инсталирани на загради над обработливо земјиште или рибници. Постојат посебни барања за отпорност на влага и отпорност на корозија од киселина/алкали; се препорачува нерѓосувачки челик.
