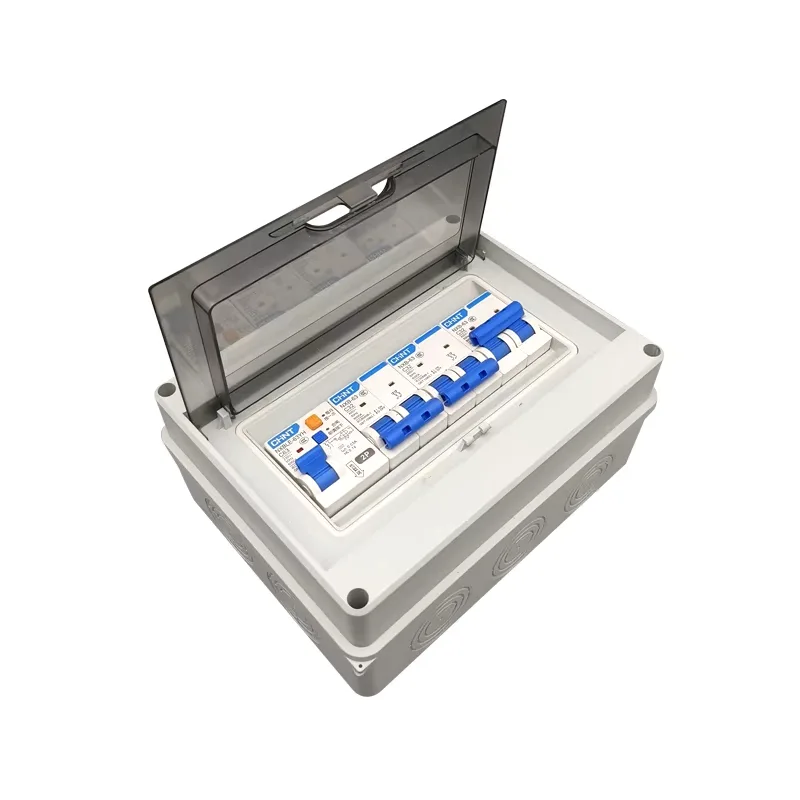

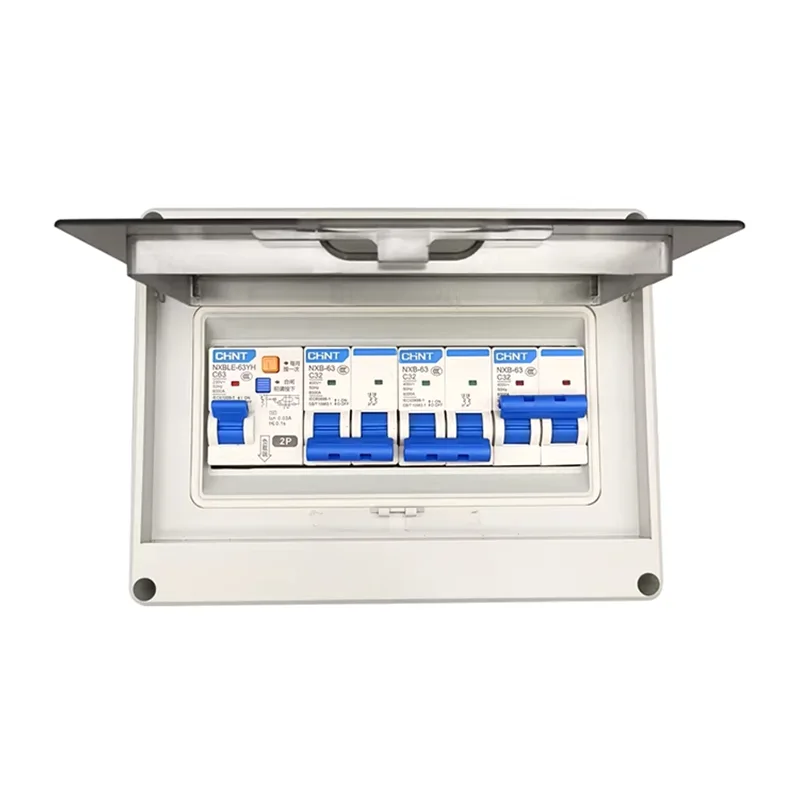

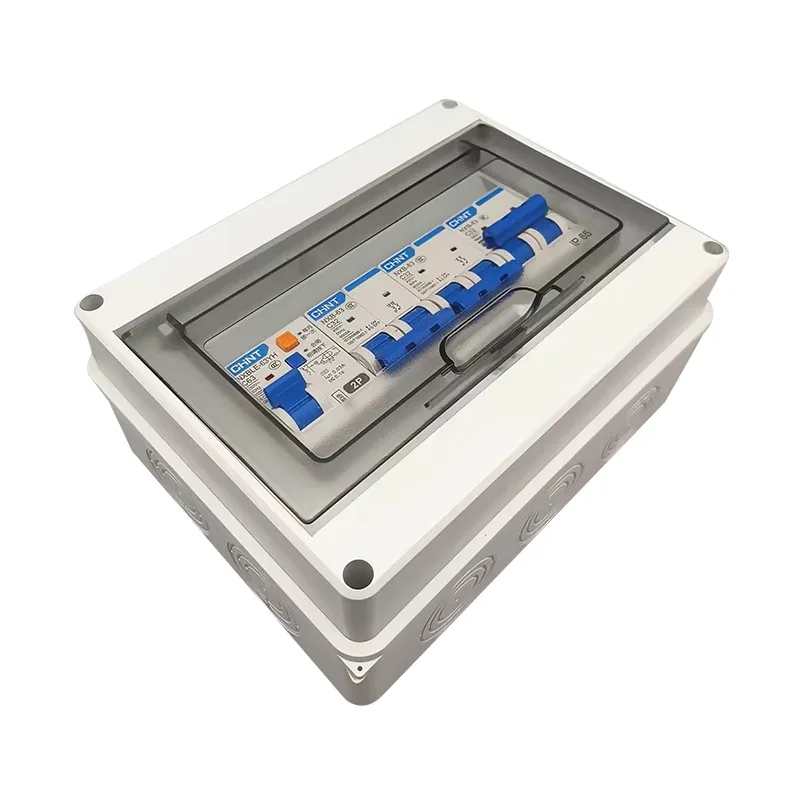

Кутија за дистрибуција на прекинувачот за воздух

Изборот на Шангминг, кинеска компанија, како добавувач на кутија за дистрибуција на прекинувачи за воздух ќе ви овозможи пристап до техничка поддршка и конкурентни цени. Оваа дистрибутивна кутија поддржува интелигентно следење и далечинско управување.

Главни функции

Главна контрола на напојувањето: Како главен дојдовен прекинувач за нисконапонскиот систем, дистрибутивната кутија на прекинувачот за воздух е одговорна за контролирање на главниот прекинувач за напојување за целата зграда или производна линија, контролирајќи ја состојбата на вклучување/исклучување на целиот систем за дистрибуција на електрична енергија.

Повеќекратни заштити: Опремата обезбедува прецизна тристепена заштита: преоптоварување со долго одложување, кратко одложување при краток спој, моментален краток спој и заштита од заземјување.

Мониторинг на моќност: Воздушниот прекинувач може да интегрира интелигентен контролер за прикажување податоци во реално време како што се напон, струја, фреквенција и фактор на моќност.

Хиерархиско испреплетување: Дистрибутивната кутија на прекинувачот за воздух може логично да се заклучи со трансформатори нагоре или низводно гранки за да се спречи каскадно исклучување да предизвика големи прекини на електричната енергија, заштита на каблите, опремата и безбедноста на персоналот.

Споредба на производи: Дистрибутивна кутија со прекинувач за воздух наспроти стандардна дистрибутивна кутија

Како да се изберат вистинските спецификации на кутијата за дистрибуција на прекинувачот за воздух?

Правилниот избор ќе ги подобри понатамошната инсталација, одржување, перформанси и животниот век. Shangming, како производител на дистрибутивни кутии за прекинувачи за воздух, дава совети врз основа на стандарден процес на селекција: Примена → Напон → Струја → Капацитет на краток спој → Структурна форма → Спецификации на кабинетот → Шема на излезна линија → Интелигентна конфигурација → Проверка на животната средина.

I. Појаснете ја апликацијата

Пред да изберете спецификации, прво утврдете ја функцијата на дистрибутивната кутија на прекинувачот за воздух во вашиот систем.

Дистрибутивна кутија за нисконапонска главна влезна линија: Служи како главен прекинувач за целиот нисконапонски систем, што одговара на максималното оптоварување и максималната струја на куса врска.

Кутија за дистрибуција на магистрални врски: Се користи за поврзување помеѓу два дела на собирницата; клучните размислувања се капацитетот на врзувањето и работната фреквенција.

Важна кутија за дистрибуција на фидер за оптоварување: напојува критична опрема, која бара висока доверливост и селективна заштита.

Различни апликации бараат значително различни спецификации; ова е првиот чекор.

II. Одреди номинален напон и тип на систем

Вообичаени номинални напони: AC 380V / 400V / 690V, мора да бидат конзистентни со системот за напојување на лице место.

Тип на систем: Трифазен трижичен / Трифазен четирижичен. Ве молиме потврдете дали се потребни неутрална (N) линија и заштитна линија за заземјување (PE).

Неточниот напон и типот на системот директно ќе ја направат опремата неупотреблива.

III. Пресметајте и изберете Номинална струја

Пресметајте ја вистинската струја на оптоварување и сумирајте ја проектната струја на сите низводни кола, врз основа на максималните истовремени работни услови.

При изборот, препорачуваме да резервирате разумна маржа, генерално 10%–30% за идното проширување.

Вообичаени ACB номинални тековни рејтинзи: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Во принцип, долгорочната работна струја треба да биде ≤ 80%-90% од номиналната струја ACB.

IV. Проверка на капацитетот за прекин на краток спој

Многу клиенти ја занемаруваат оваа точка при изборот на прекинувачи, но тоа е од клучно значење. Недоволниот капацитет за кршење може да предизвика сериозни безбедносни опасности.

Струјата на куса врска на местото на инсталација треба да се одреди, пресметана од капацитетот на трансформаторот, импедансата и должината на кабелот.

Изберете соодветен капацитет на прекин: Icu / Ics ≥ максималната струја на куса врска на системот.

Вообичаени оценки: 50kA, 65kA, 80kA, 100kA.

V. Избор на структура на прекинувачот

Фиксна ACB: Ниска цена, одржувањето бара прекин на струја.

ACB од типот на фиока: Практично одржување, поддржува непречено одржување, почесто се користи во индустриски проекти.

VI. Одредување на спецификациите и структурата на кабинетот за дистрибутивна кутија

Димензиите на кабинетот зависат од спецификациите на ACB, капацитетот на собирницата и бројот на појдовни кола. Главните типови се монтирани на ѕид и на под.

Оценка на заштита: Внатрешна: IP30 / IP40; Надворешен: IP54 / IP65.

VII. Избор на шина и конфигурација на излезна линија

Спецификациите на собирницата треба да се изберат врз основа на номиналната струја и пресекот на бакарната собирница, земајќи го предвид порастот на температурата и долготрајната работа.

Видови кола на појдовна линија: MCCB појдовна линија, MCB појдовна линија, директна излезна линија на кабел.

Дали е потребно резервно коло? Ако е така, резервирајте простор за идно проширување на капацитетот.

VIII. Интелигентни карактеристики и конфигурација на додатоци

Изборните функции вклучуваат: мониторинг на струја, напон и енергија; интерфејс за комуникација; далечинско отворање и затворање; аларм за дефект и повратни информации за статусот.

Интелигентен тип се препорачува за фабрички, центри за податоци и проекти за јавни згради.

IX. Проверка на животната средина и условите за употреба

Потврдете ги следните фактори на животната средина:

Амбиентална температура (потребно е намалување за високи температури)

Инсталациона надморска височина

Присуство на прашина, влажност или корозивни гасови

Дали е потребен сеизмички дизајн?
