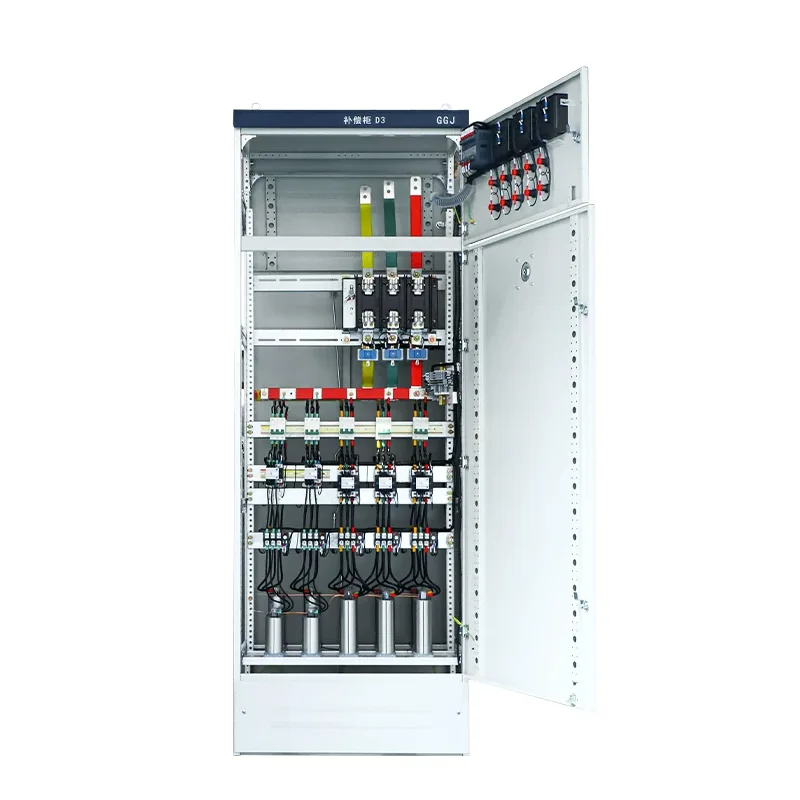

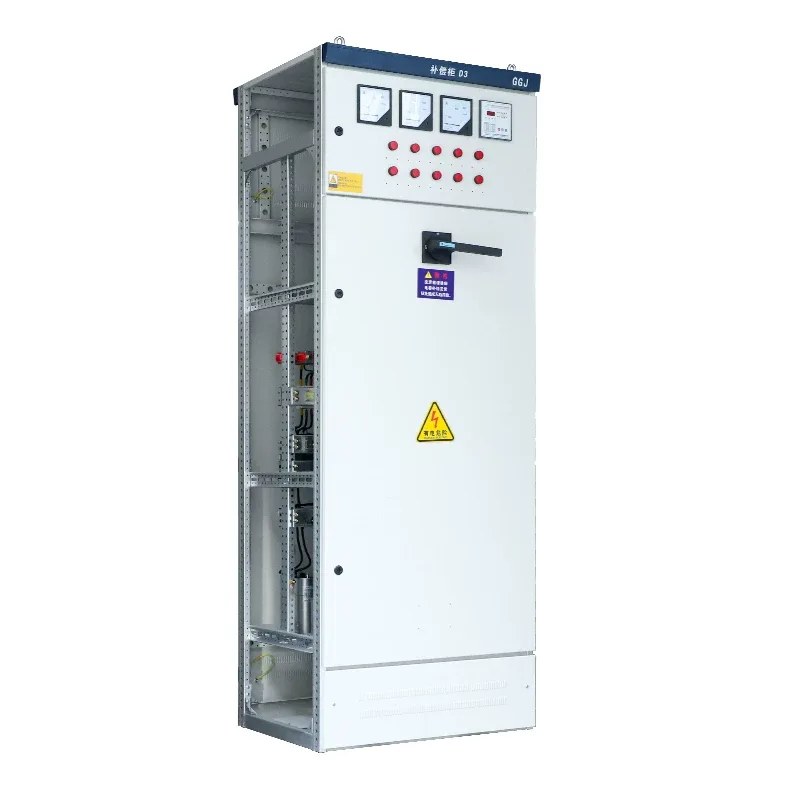

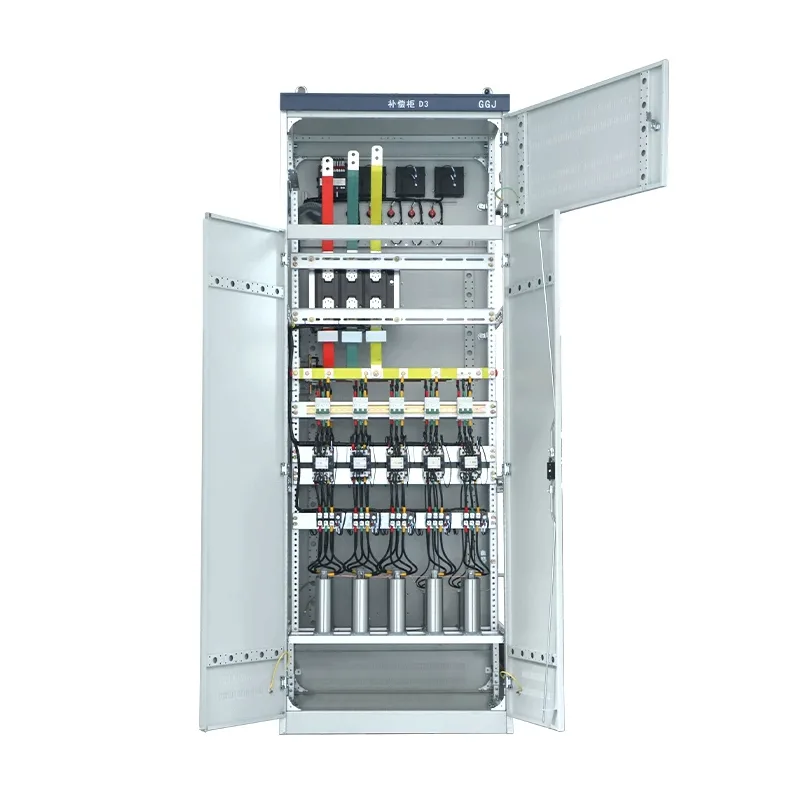

GGJ Кабинет за компензација на реактивна моќност со низок напон

Кабинетот за компензација на реактивна моќност со низок напон GGJ е еден од вообичаените модели што може да ги обезбеди Shangming. Како фабрика, ние го нудиме производот директно до вас по конкурентна цена. Овој производ може да го подобри факторот на моќност, да заштеди енергија и да ја намали потрошувачката и да го подобри квалитетот на работата на електричната мрежа.

Основен работен принцип

Основната задача на нисконапонскиот кабинет за компензација на реактивна моќност GGJ е да ја користи водечката струја генерирана од кондензаторите за да ја надомести заостанувачката струја генерирана од индуктивните оптоварувања, со специфична логика и чекори.

1. Следење во реално време: Интелигентниот контролер зема примероци од напонот, струјата и факторот на моќност на системот (cosφ);

2. Пресуда на побарувачката: кога cosφ < поставената вредност (обично 0,92–0,95), се започнува компензација;

3. Автоматско префрлување: Банките на кондензаторите се вклучуваат според претходно поставените стратегии (циклична/кодирана/нејасна контрола);

4. Префрлување со нулта вкрстување (опционално): Тиристорските прекинувачи (TSCs) се користат за да се постигне нулта префрлување на налетната струја, продолжувајќи го животниот век на кондензаторот.

Зошто се потребни кабинети за компензација на GGJ?

Повеќето индустриски оптоварувања, како што се моторите, трансформаторите и машините за заварување, се индуктивни оптоварувања. Овие уреди трошат не само активна енергија, туку и значителна количина на реактивна моќност за воспоставување на магнетното поле.

Без компензација, факторот на моќност ќе се намали (под 0,9), што ќе доведе до големи флуктуации на напонот во електричната мрежа, залудно потрошен капацитет на трансформаторот, па дури и казни од електроенергетската компанија.

По инсталирањето на нисконапонски кабинет за компензација на реактивна моќност GGJ, со поврзување на кондензаторите, се генерира реактивната струја потребна од индуктивното оптоварување, со што се подобрува факторот на моќност на главната линија (обично поставен помеѓу 0,92 и 0,98).

Основни компоненти

Кабинетот за компензација на нисконапонска реактивна моќност GGJ на Shangming не е едноставна разводна опрема. Ги интегрира следните компоненти со прецизност, обезбедувајќи сигурен квалитет и стабилни перформанси преку нашите ригорозни процеси и процедури за тестирање.

● Автоматски контролер за реактивна моќност: Одговорен за следење во реално време на факторот на моќност на електричната мрежа. Кога ќе падне под поставената вредност, тој автоматски издава команда за поврзување на кондензатори.

● Нисконапонски само-заздравувачки кондензатор: Основната компонента за складирање на енергија, што обезбедува напредна реактивна струја.

l Префрлување прекинувачи: Вклучува наменски кондензаторски контактори и композитни прекинувачи. Првиот е механички прекинувач со уреди за потиснување на налетната струја, додека вториот постигнува префрлување со нула вкрстување, елиминирајќи ги искрите и налетната струја, погоден за чести апликации за префрлување.

● Сериски реактор: Се користи за потиснување на хармониците и ограничување на струјата на налет при префрлување на кондензаторот, заштитувајќи ги кондензаторите од изгорување.

l Осигурувач: Обезбедува заштита од краток спој.

Основни предности

1. Заштеда на енергија и намалување на трошоците: Кабинетот за компензација на нисконапонска реактивна моќност GGJ го подобрува факторот на моќност, избегнувајќи казни од надоместоците за прилагодување на енергијата на бирото за електрична енергија. Ова е вообичаен проблем со кој се среќаваме кога работиме со домашни кинески клиенти и е дизајн кој ги задоволува нивните потреби. Ги намалува загубите на струја и бакар (I²R), заштедувајќи 5%–15% на сметките за електрична енергија.

2. Подобрен квалитет на енергија: Кабинетот за компензација го стабилизира напонот на магистралата, спречувајќи падови на напон предизвикани од стартување и исклучување на моторот, ослободување на капацитетот на трансформаторот и одложување на инвестицијата за проширување на капацитетот.

3. Автоматско работење: Ние користиме напреден дизајн, обезбедувајќи стабилни перформанси. Опремата може автоматски да се вклучува и исклучува 24/7 без рачна интервенција. Може самостојно да дијагностицира вообичаени дефекти како што се дефект на кондензаторот и аларми за прекумерна температура. Техничката поддршка е достапна од Шангминг во секое време.

4. Висока безбедност: Кондензаторите користат технологија за само-заздравување од сув тип, автоматски изолирајќи ги дефектите и спречувајќи експлозии. Реакторот ја потиснува резонанца, спречувајќи компензацијата да стане катастрофална.

Споредба на GGJ со други методи на компензација

GGJ е крал на економичноста, обезбедувајќи најекономична компензација на реактивна моќност во хармонично контролираните системи со стабилна состојба.

Вообичаени грешки и предлози за решавање проблеми
