Wenzhou Shangming Electric Co., Ltd. е водечки производител и снабдувач на врвна електрична опрема.

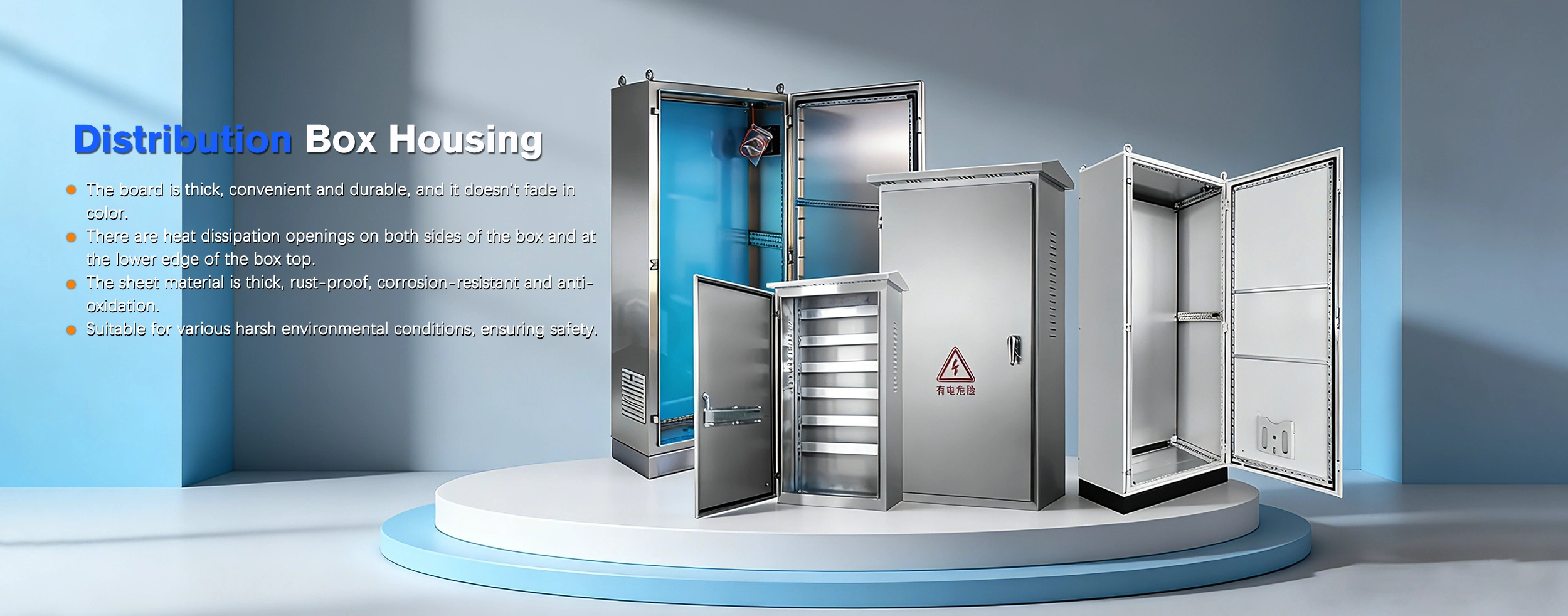

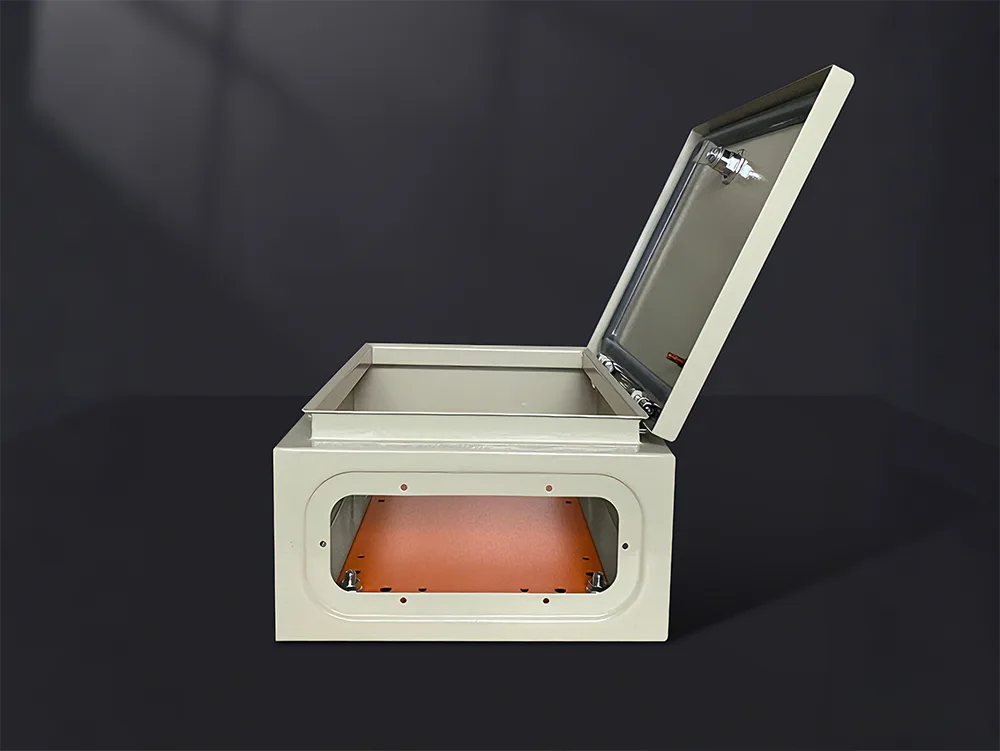

Шангминге сигурен производител и снабдувач на куќишта за дистрибутивни кутии. Со нашето долгогодишно искуство, ние нудиме производи во различни материјали и спецификации, а исто така може да обезбедиме приспособени решенија прилагодени на вашите специфични потреби.

Клучни карактеристики

1. Физичка заштита: Обезбедува заштита од навлегување прашина, вода и туѓи предмети, истовремено спречувајќи случаен контакт помеѓу персоналот и компонентите под напон.

2. Безбедносна изолација: Ја изолира опремата со висок напон и висока струја од работната средина, со што се намалуваат ризиците од електричен удар и пожар.

3. Платформа за монтирање на компоненти: Кутијата за дистрибутивна кутија има DIN шини, држачи за монтирање и претходно издупчени дупки за да се олесни стандардизираната инсталација на компоненти како што се прекинувачите и броилата за електрична енергија.

4. Електромагнетна заштита: Го минимизира влијанието на надворешните електромагнетни пречки врз кола за внатрешна контрола.

5. Приспособливост кон животната средина: Преку употреба на различни материјали и оценки за заштита, куќиштето е погодно за широк опсег на средини, вклучувајќи внатрешни, надворешни и индустриски поставки.

Структурни компоненти

Врата на кабинетот: Достапен во опции за проѕирни и цврсти врати; сопствени конфигурации се достапни од Shangming.

Плоча за монтирање: Метална плоча што се користи за внатрешно прицврстување на компонентите; може да се отстрани за да се олесни склопувањето надвор од кабинетот.

Нокаути: Влезните порти за кабли однапред дупнати дизајнирани да примат кабли со различни дијаметри.

Заптивка за заптивање: Високо еластична заптивка што го обложува периметарот на плочата на вратата, која служи како критичен елемент за обезбедување на наведената IP заштита.

Болт за заземјување: Неопходно е да се осигура дека металното куќиште е сигурно заземјено, со што се спречува електрично напојување на куќиштето.

Апликативни сценарија

I. Изградба на нисконапонски системи за дистрибуција на електрична енергија

Нашите куќишта за дистрибутивни кутии служат како дистрибутивни кутии за комерцијални згради, станбени подови и дистрибуција на електрична енергија на јавни површини.

Тие дејствуваат како монтажни платформи за компоненти како што се прекинувачи и уреди за преостаната струја, олеснувајќи ја стандардизираната жици и безбедносната заштита додека ја подобруваат севкупната уредност и безбедност на системот за дистрибуција на електрична енергија.

II. Контрола на индустриска опрема и автоматизација

Тие функционираат како контролни кутии за машини, контролни кабинети за автоматизирани производствени линии и куќишта за системи за контрола на PLC.

Внатрешно, тие сместуваат компоненти како што се контактори, релеи и контролни модули, заштитувајќи ја оваа електрична опрема од контаминација на прашина и масло додека ја олеснуваат интеграцијата и одржувањето на опремата.

III. Надворешна дистрибуција на енергија и инженерски проекти

Тие служат како привремени надворешни кутии за напојување, единици за дистрибуција на енергија за градилишта и контролни кутии за осветлување на патиштата.

Ако ви треба приспособен производ за овие апликации, препорачуваме да изберете високо ниво на заштита (на пр., IP54 / IP65) за да се обезбеди отпорност од вода, прашина и дожд.

IV. Фотоволтаични и нови енергетски системи

Шангминг нуди куќишта заФВ комбинирани кутии, ФВ кабинети врзани на мрежа и контролни кутии за системи за складирање енергија.

Како основно куќиште за нова енергетска опрема, овие куќишта обезбедуваат заштита, изолација и простор за монтирање, поддржувајќи ги барањата за долгорочно работење на отворено.

V. Комуникации и инфраструктура

Можете да не контактирате за да ги приспособите контролните кутии за комуникациска опрема, дистрибутивни кутии за нисконапонски системи, кутии за напојување за системи за надзор и многу повеќе.

Ова обезбедува заштита на комуникациската опрема за напојување, спречува надворешни пречки и влијание врз животната средина и ја подобрува целокупната стабилност на системот.

Кои фактори треба да се земат предвид при изборот на кутија за дистрибуција?

1. Димензии и спецификации

Кога правите избор, не препорачуваме да изберете куќиште што само точно одговара на компонентите. Површината што ја заземаат внатрешните компоненти не треба да надминува 80% од површината на основната плоча. Останатите 20% од просторот се резервирани за жици, дисипација на топлина и потенцијално идно проширување; затоа, секогаш треба да дозволите одреден простор за главата во вашиот избор.

Што се однесува до длабочината, мора да ја земете предвид комбинираната длабочина на прекинувачите (вклучувајќи ги нивните рачки за работа), жичаните канали и самата врата на куќиштето. Ова е особено критично за прекинувачите со високо-струјни обликувани куќишта, кои имаат значителни барања за длабочина; ако не се земе предвид ова може да спречи правилно затворање на вратата.

2. Оценка за заштита (IP код)

Изберете го соодветниот рејтинг за заштита врз основа на сериозноста на околината за инсталација:

Внатрешни канцеларии/коридори: IP30 – IP40 е доволно.

Индустриски работилници: IP54 се препорачува за заштита од прашина и прскање вода.

Надворешни/Фотоволтаични системи: IP65 или повисока е задолжителна, а шевовите на вратата мора да имаат континуирана, интегрирана заптивка за заптивање.

3. Материјал и отпорност на корозија

Ладно валан челик: најразновидна опција, погодна за повеќето суви, внатрешни средини.

Нерѓосувачки челик (304/316): Погоден за фармацевтски производи, преработка на храна и крајбрежни средини со висока изложеност на прскање сол. Нерѓосувачкиот челик 316 нуди супериорна отпорност на корозија во споредба со 304.

4. Термички менаџмент

Управувањето со топлина е често занемарен аспект на дистрибутивните кутии со висока моќност. Препорачуваме да го направите вашиот избор врз основа на следниве сценарија:

Пасивно ладење: Ако топлината што се создава во куќиштето е минимална, погодна е целосно запечатена кутија.

Активно ладење: ако во куќиштето се сместени компоненти како што се погони со променлива фреквенција (VFD), меки стартери или контактори со висока струја, мора да изберете куќиште опремено со вентилациони решетки. Во некои случаи, можеби ќе треба дури и да изберете модел со претходно дупчени дупки за монтирање за аксијален вентилатор за ладење.

Заштита од сончева светлина: за надворешни куќишта, препорачуваме структура со двоен покрив за да се спречи директната сончева светлина да предизвика вртоглаво зголемување на внатрешните температури.

5. Леснотија на инсталација и работа

Насока на отворање на вратата: Определете дали вратата што се отвора лево или десно е попогодна со оглед на достапниот простор на местото за инсталација. Некои од висококвалитетните куќишта на Шангминг имаат врати кои се повратни (може да се конфигурираат да се отвораат од лево или од десно).

Влез/излез на кабел: потврдете дали каблите ќе влегуваат и излегуваат од горниот или долниот дел од куќиштето. Препорачуваме да изберете куќиште опремено со отстранлива прирабничка плоча; дупчењето на отворите за влез на кабелот во плочата на прирабницата нуди поголема флексибилност и обезбедува супериорно запечатување во споредба со дупчењето директно во телото на куќиштето.

Тип на брава: Стандардна индустриска триаголна брава, брава за испирање со клуч или брава за противпожарна камери.

Покрај различните видови накуќишта за дистрибутивни кутии, Шангминг нуди и куќишта за дистрибуција на електрична енергија на подот - клучна компонента на нашата висококвалитетна линија на производи. Изберете нè како ваш долгорочен добавувач за да имате корист од приспособените решенија за едно застанување и цените директно од фабриката.

Клучни карактеристики

Голема носивост: За нашите куќишта за дистрибуција на електрична енергија на подот, ние обично користиме ладно валани челични плочи со дебелина од 2,0 mm или поголема, кои се или заварени или составени за да ја формираат структурата. Оваа цврста конструкција му овозможува на кабинетот безбедно да поддржува прекинувачи од типот на тешки рамки, бакарни собирници со голем пресек и трансформаторски кабли.

Модуларен дизајн: Внатрешноста е опремена со модуларен систем со шаблони за дупки, што овозможува флексибилно прилагодување на попречните греди и монтажните плочи за да одговараат на специфичните барања. Овој дизајн овозможува пригодни надградби и проширувања секогаш кога е потребно.

Вентилација и дисипација на топлина: Со оглед на високите нивоа на струја кои обично се присутни во кабинетот, куќиштето е опремено со отвори за издувни гасови на врвот и отвори за довод на воздух на дното за да се обезбеди ефективен проток на воздух. Дополнително, клиентите може да побараат прилагодена конфигурација за интегрирање на систем за ладење со принуден воздух во производот.

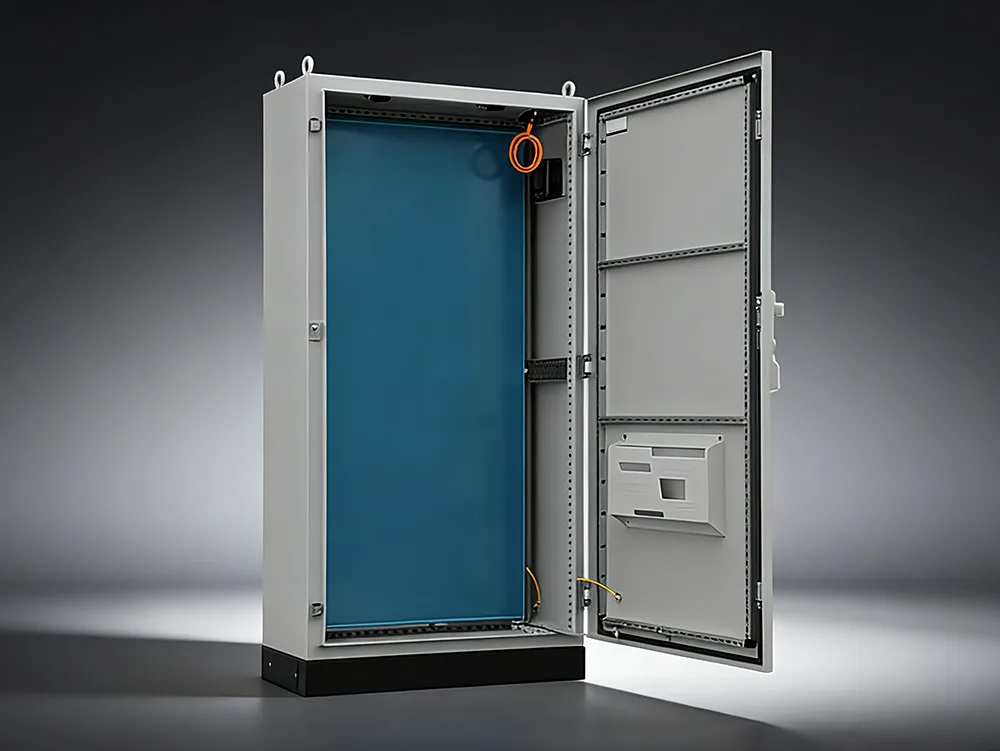

Заеднички класификации на кабинети

Врз основа на нивната структурна форма, кабинетите на подот првенствено се поделени во две големи категории:

1. Фиксен тип

Карактеристики: Внатрешните компоненти се цврсто монтирани преку држачите за поддршка; откако ќе се поврзат, тие не можат да се преместат.

Апликации: Се одликува со едноставна структура и ниска цена; вообичаено се користи во поставки каде што барањата за континуирано напојување не се крајно строги.

Репрезентативен модел: Кабинет за дистрибуција на струја со низок напон со наизменична струја од типот GGD.

2. Тип на извлекување / Отстранлив тип

Карактеристики: Секое поединечно коло е сместено во посебна, независна фиока.

Апликации: Исклучително погодно за одржување. Ако одредено коло не успее, соодветната фиока може едноставно да се извлече и да се замени со нова, без потреба да се прекине главното напојување.

Репрезентативни модели: Напредни кабинети за дистрибуција на енергија од типот GCK, GCS и MNS.

Дистрибутивни кутии поставени на подот наспроти ѕидните: Која е разликата?

Препораки за избор и конфигурација на производи

Врз основа на вашите специфични барања на проектот, за време на фазата пред продажба,Шангмингќе ви ја препорача најсоодветната конфигурација. Општо земено, сценаријата за апликации што најчесто ги поддржуваме се наведени подолу, придружени со соодветни препораки за конфигурација.

1. Индустриска главна дистрибуција на енергија

Препорачана конфигурација:

Димензии на кабинетот: 1800–2200 mm (В) × 600–1000 mm (Ш) × 600–1000 mm (Д)

Материјал: Ладно валан челичен лим (≥1,5 mm)

Оценка за заштита: IP30 / IP40

Структура: Единечен кабинет или споени кабинети (модуларни/поделливи)

Внатрешност: Дизајниран за инсталирање на ACB / MCCB + систем со собирници

2. Системи со висока струја / главна дојдовна линија

Препорачана конфигурација:

Ширина: ≥800мм

Длабочина: ≥800мм

Структура: Дизајн со две или повеќе врати

Внатрешен простор: Поддржува бакарни собирници со висока струја; вклучува резервиран простор за влез на горниот или долниот кабел.

3. Контрола на автоматизација / Контролни кабинети со PLC

Препорачана конфигурација:

Димензии: 1600–2000 mm (В)

Материјал: челичен лим обложен со прав / нерѓосувачки челик

Оценка за заштита: IP40 / IP54

Внатрешност: Плоча за монтирање + DIN шини

4. Апликации на отворено

Препорачана конфигурација:

Оценка за заштита: IP54 / IP65

Материјал: нерѓосувачки челик (304/316) или челик обложен со прав од надвор

Карактеристики: крошна отпорна на дожд + Ленти за запечатување + Дизајн против кондензација

5. Високо корозивни средини

Препорачана конфигурација:

Материјал: 304 / 316 Нерѓосувачки челик

Оценка за заштита: IP55+

Површинска обработка: Антикорозивен слој

Како да се изврши рутинско одржување на куќиште од кабинет за дистрибуција на електрична енергија на подот?

1. Чистење и отстранување прашина

Користете сува неткаена крпа и правосмукалка за да ја отстраните акумулираната прашина од внатрешноста на кабинетот; строго е забрането користење на влажни ткаенини или директни експлозии на компримиран воздух.

Обрнете особено внимание на чистењето на собирниците, изолаторите, каналите за лачни прекинувачи и вентилационите канали.

2. Затегнување на електрични приклучоци

Проверете ги сите точки за поврзување со завртки за лабавост; користете вртежен клуч за повторно да ги затегнете до наведените вредности на вртежниот момент.

Ако се откријат знаци на оксидација или оштетување на лакот, терминалите мора да се полираат или заменат.

3. Функционално тестирање на компонентите

Прекинувачи: проверете дали рачното отворање и затворање е непречено и дали механизмот за исклучување реагира.

Контактори/релеи: Проверете ја состојбата на контактите за абење и проверете дали отпорноста на серпентина е во нормалниот опсег.

Кондензатори: Проверете дали има знаци на деградација на капацитетот, испакнување или истекување на електролит.

SPD (Уреди за заштита од пренапони): проверете дали прозорецот за индикаторот за статус е зелен и дека индикаторот за деградација не е активиран.

4. Тестирање на перформансите на изолацијата

Користете мегометар од 500V или 1000V за да го измерите и потврдите следново:

Отпорност на изолација од фаза до фаза: ≥ 1 MΩ;

Отпорност на изолација од фаза до земја: ≥ 1 MΩ;

Ако измерените вредности паѓаат под овие стандарди, истражете за потенцијални причини како што се навлегување на влага или контаминација.

5. Одржување на механичка структура

Проверете ги водечките шини и механизмите за испреплетување на единиците од типот на фиоки за да се уверите дека тие не се лепат или врзуваат. Подмачкајте ги подвижните делови користејќи маст специјално дизајнирана за електрична опрема.

Периодично проверувајте ја функционалноста на безбедносните механизми „Пет-превенција“ (испреплетени).

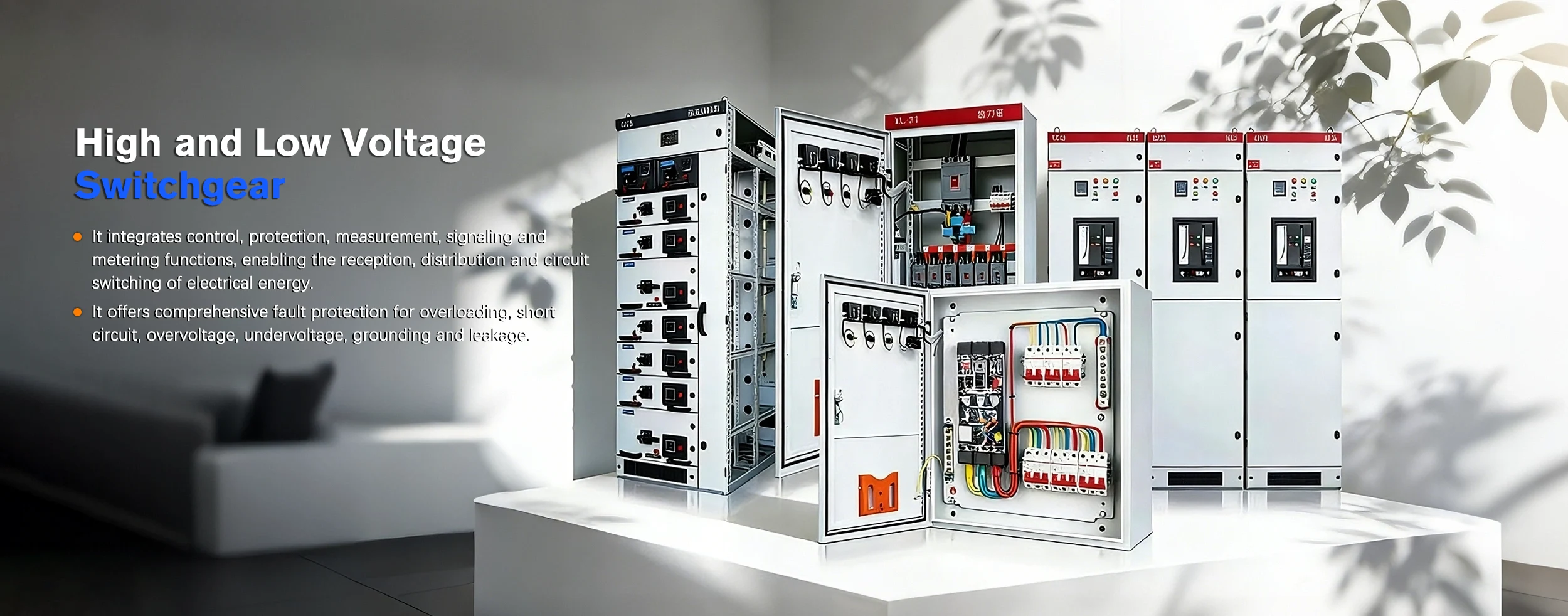

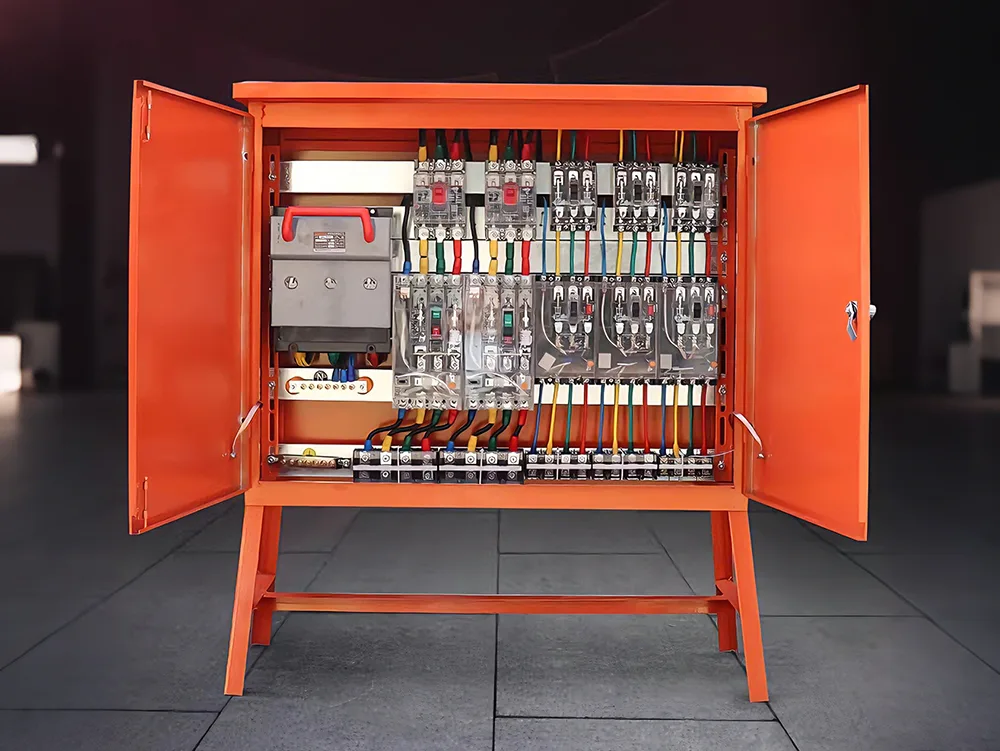

Сè уште барате доверлив производител и снабдувач на висок и низок напонски прекинувач? ИзберетеШангминг Електрикод Кина. Обезбедуваме професионални производи и услуги, поддржуваме различни нестандардни барања за прилагодување и нудиме приспособени решенија за вашите специфични проектни потреби.

Категории на производи

1. Високонапонска преклопна опрема

Оваа категорија опфаќа опрема со номинален напон кој се движи од 3 kV до 35 kV и погоре. Неговата примарна функција е да прима и дистрибуира електрична енергија; дополнително, во случај на дефект на далноводот, тој работи заедно со релејните заштитни уреди за брзо прекинување на струите на краток спој што достигнуваат илјадници ампери.

Клучни компоненти:

Високонапонски прекинувачи (вакуум или SF6 тип): служат како елементи за гаснење на лакот на јадрото.

Раставувачи (изолациски прекинувачи): Обезбедување видлив физички јаз за воздух за да се обезбеди безбедност при одржување.

Струјни/напонски трансформатори: Спуштање на високонапонските сигнали во нисконапонски сигнали за цели на инструментација и мерење.

Типични модели: KYN28 (тип на повлекување обложен со метал), XGN (главна единица за прстен од фиксен тип).

2. Нисконапонска разводна опрема

Оваа категорија опфаќа опрема со номинален напон од 1000 V или помалку. Неговата примарна функција е да управува со дистрибуцијата во последната фаза во рамките на електроенергетскиот систем. Ја дистрибуира електричната енергија - намалена од трансформатори - на различни катови, производни линии или опрема што се движи со електрична енергија.

Клучни компоненти:

Прекинувачи на воздушни кола (ACB): Се користат за главни влезни линии или појдовни линии со висок капацитет.

Прекинувачи од обликувани куќишта (MCCB): Се користат за заштита на кола на гранки.

Кабинети за компензација на кондензатор: Се користат за подобрување на факторот на моќност на системот и намалување на трошоците за електрична енергија.

Типични модели:GGD (фиксен тип), GCK/GCS/MNS (Тип со можност за повлекување/фиока).

Високонапонски и низок напонски серии: споредба

Апликативни сценарија

Нашиот висок и низок напонски прекинувач наоѓа широка примена и често може да се користи истовремено во рамките на една поставка за исполнување на различни функции. Можете да прилагодите комплетно решение приспособено на вашите специфични барања.

Вообичаени грешки и решенија за решавање проблеми

Шангминг е професионален производител кој обезбедува сеопфатни услуги за техничка поддршка по продажбата. Понатаму, придружувајќи ја испораката на нашите производи, обезбедуваме комплетен сет на документација за проверка, како и упатства за работа и одржување. Ние составивме листа на вообичаени проблеми подолу за ваша референца.

1. Вообичаени проблеми со високонапонската преклопна опрема

Симптом 1: Делумно празнење и шушкање

Причини: Внесување на влага во компонентите на изолацијата; акумулација на површинска прашина што доведува до испуштање на лази; или корона празнење предизвикано од бруси на точките за поврзување на собирниците.

Решенија:

1. Контрола на животната средина: Проверете дали единиците за греење и одвлажнување во внатрешноста на кабинетот функционираат правилно.

2. Чистење без енергија: избришете ги изолаторите и чаурите користејќи безводен алкохол.

3. Ултразвучно откривање: Користете детектор за делумно празнење за време на работата за прецизно да ја одредите точната локација на изворот на празнење.

Симптом 2: Високонапонскиот прекинувач не се затвора или отвора

Причини: Оштетен мотор за складирање енергија; изгорено контролно коло (калеми за затворање/отворање); или запленување на механичко поврзување поради исушениот лубрикант.

Решенија:

Проверка на секундарното коло: измерете го отпорот на намотките за затворање и отворање и уверете се дека напонот на помошното напојување е во нормалниот опсег.

Механичко подмачкување: Повторно нанесете специјализиран лубрикант за ниски температури на компонентите на механичкиот менувач.

2. Вообичаени проблеми со нисконапонски прекинувачи

Симптом 1: ненормално зголемување на температурата во прекинувачите на воздушни кола (ACB)

Причини: Недоволен контактен притисок или оксидација на примарните приклучни контакти; лабави завртки на собирницата.

Решенија:

Следење на температурата: користете инфрацрвена термална слика за да ги скенирате контактите и точките за поврзување.

Одржување на контакти: Исклучете го системот од струја, повлечете го ACB-от, исчистете ги сите оксидациони слоеви на контактите и нанесете електрично контактно масло.

Симптом 2: испакнати или пукнати кондензатори во кабинети за компензација на реактивна моќност

Причини: Прекумерна хармонична содржина во системот; или прегревање предизвикано од честите операции на префрлување на кондензаторите.

Решенија:

Замена на кондензатор: Навремено заменете ги сите испакнати кондензатори за да спречите истекување на електролит, што може да доведе до кратки споеви.

Инсталација на сериски реактори: Инсталирајте сериски реактори во колото за компензација за да ги потиснете хармониците.

3. Општи дефекти

Симптом: кондензација - се карактеризира со капки вода кои се формираат на внатрешните ѕидови на кабинетот и траги од превртување видливи на површините на компонентите на изолацијата.

Решение:

Запечатување: Отворите за влез на каблите на дното на кабинетот мора да бидат целосно запечатени со употреба на огноотпорен кит за да се спречи навлегувањето на влагата од кабелскиот ров.

Интелигентна надградба: Инсталирајте автоматски систем за следење на температурата и влажноста поврзан со одвлажнувач на кондензација за да ги замените традиционалните панели за греење.
