Фотоволтаична Комбинарна кутија

Шангминг е висококвалитетен производител на фотоволтаични комбинирани кутии од Кина. Имаме сопствена фабрика со над 5 производни линии, а производите со стандардна спецификација се лесно достапни за купување со брза испорака. Прилагодувањето е исто така наша сила; ве молиме контактирајте со нас за да разговараме за решенијата и да добиете бесплатна понуда.

Зошто се потребни фотоволтаични комбинирани кутии?

Во фотоволтаична централа со среден до голем размер, обично има стотици или дури илјадници соларни панели. Ако секој панел е директно поврзан со инвертерот, тоа би предизвикало многу проблеми. Прво, жиците би биле неуредни, што значително ќе ја зголеми тешкотијата на изградбата, а потрошувачката на голема количина на DC кабел значително би ги зголемила трошоците.

Истовремено, загубите би се зголемиле, а пренесувањето мали струи на долги растојанија би резултирало со значителни падови на напонот. Подоцна, одржувањето исто така би станало предизвик, бидејќи би било тешко брзо да се лоцираат неисправните жици.

Ова е местото каде што се појавуваат комбинираните кутии, кои ги решаваат овие проблеми. Тие дејствуваат како транспортен центар, соединувајќи ги малите потоци во унифициран излез.

Состав на модул

Основни функции

Собирање струја: Фотонапонската комбинирана кутија централно ја емитува DC струјата од повеќе фотоволтаични модули, намалувајќи го бројот на DC кабли и намалувајќи ја сложеноста и цената на системот.

Заштита на системот: Комбинаторната кутија обезбедува прекуструјна, краток спој, обратна врска и заштита од пренапони за секоја низа и вкупниот излез, спречувајќи ескалација на дефектот.

Безбедносна изолација: Прекинувачот за исклучување со еднонасочна струја овозможува брзо исклучување за време на одржување или дефекти, подобрувајќи ја оперативната безбедност.

Следење на работата: Ако се избере интелигентен модел, можно е следење во реално време на струјата, напонот, температурата и статусот на заштита од гром, со што се олеснува локацијата на дефектот и анализата на перформансите.

Главни типови

Различни типови фотоволтаични (PV) комбинирани кутии се разликуваат во локацијата на инсталацијата, нивото на напон и нивото на интелигенција во системот, што одговара на различни сценарија за примена.

1. DC Комбинирана кутија

Најчесто во PV електрани, инсталирани помеѓу PV модули и DC инвертер.

Функција: Комбинира еднонасочна струја од повеќе PV жици и ја дава на централизиран инвертер.

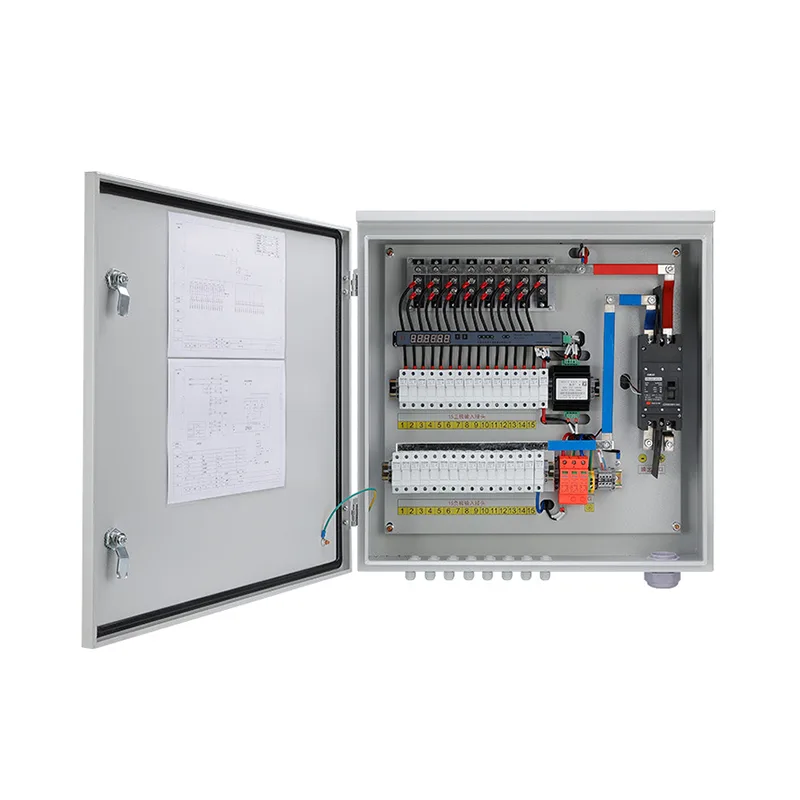

Конфигурација на јадрото: Вклучува DC осигурувачи, DC прекинувачи и SPD.

Применливи сценарија: Големи термоцентрали, централизирани PV системи.

2. Кутија со наизменична струја

Примарно се користи во системи кои користат жичени инвертери. Тој е инсталиран помеѓу излезната страна на наизменична струја на инвертерот и трансформаторот за зголемување.

Функција: Комбинира излезна наизменична струја од повеќе жици инвертери.

Конфигурација на јадрото: прекинувачи со наизменична струја, заштитници за наизменична струја, прекинувачи за исклучување; некои може да вклучуваат и мерач на енергија.

Применливи сценарија: Комерцијални и индустриски ФВ на покривот, електрани на земја кои користат дистрибуирани инвертери.

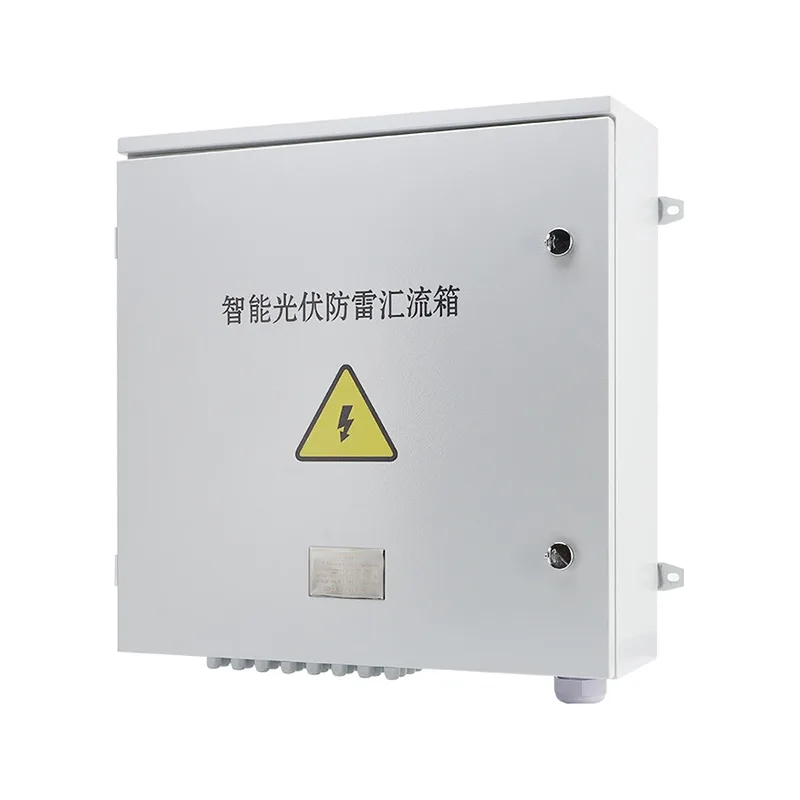

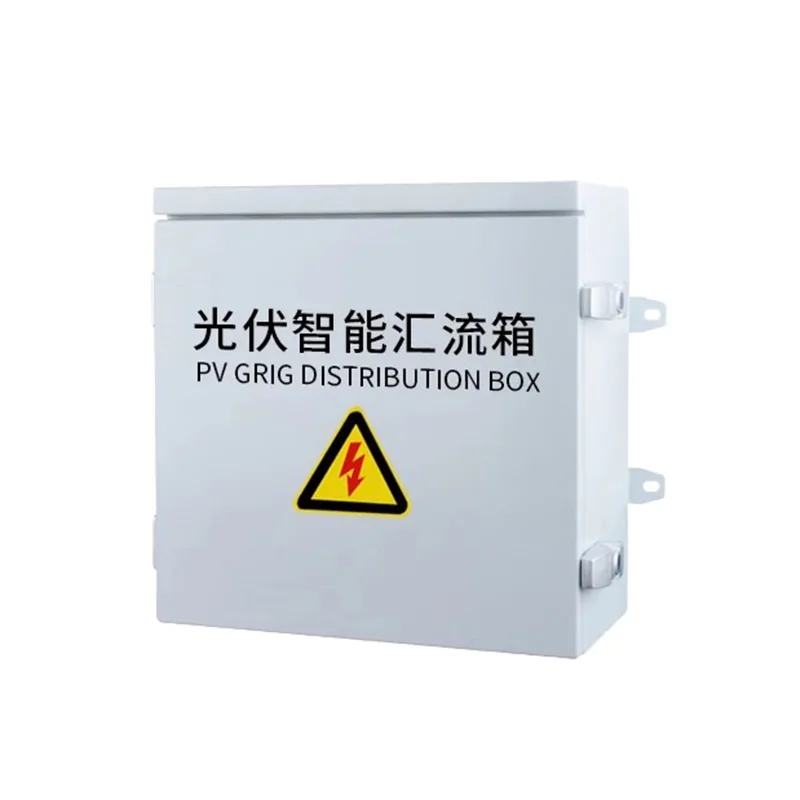

3. Интелигентна кутија за комбинирање

Овој тип на кутии додава модул за следење на основната кутија за комбинирање и моментално е главен избор за средни до големи електрани.

Функции: Покрај комбинирањето на струјата, може да ја следи струјата на секоја влезна линија, вкупниот напон, внатрешната температура и статусот на заштитникот од пренапони во реално време.

Технички предности: Преку поставувањето податоци, персоналот за одржување може далечински да определи кои соларни панели се засенчени или оштетени, што овозможува прецизно одржување.

Гаранција и услуга по продажбата

Фабриката Шангминг обезбедува гаранција за квалитет, поточно 1-годишна гаранција за приспособени производи и 2-годишна гаранција за стандардни производи. Гаранцијата ги покрива дефектите на материјалот на кабинетот, дефектите на компонентите (при нормална употреба) и проблемите со процесот на производство. Штетите предизвикани од неправилна инсталација, злоупотреба, природни катастрофи или неовластени измени не се покриени.

Во случај на проблеми по продажбата, ќе се справиме со нив според следниот процес: Пријавете го проблемот (обезбедете фотографии/видеа од дефектот и број на нарачка) → Техничкиот тим одговара во рок од 4 часа → Далечинска дијагноза (бесплатно упатство за прилагодување на параметрите или замена на мали компоненти; бесплатни заменски делови во гарантниот период) → ако производот не може да се реши на лице место за моторот или ќе се реши проблемот. ќе бидат вратени на поправка/замена (трошоците во гарантниот рок ќе бидат на товар на нас); во итни случаи, прво може да се обезбедат производи за замена за да се минимизираат загубите на клиентите.
