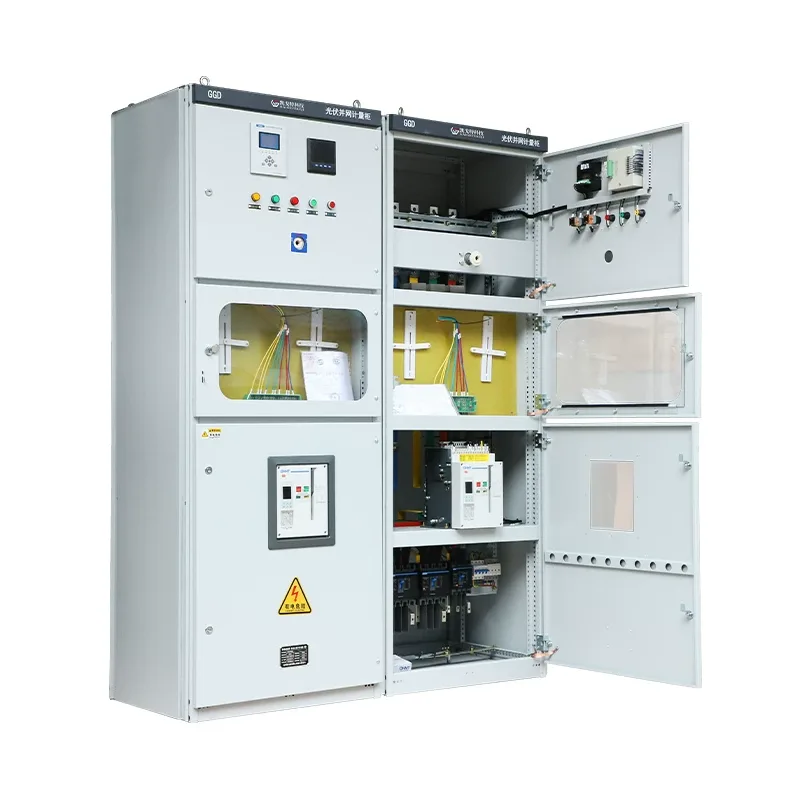

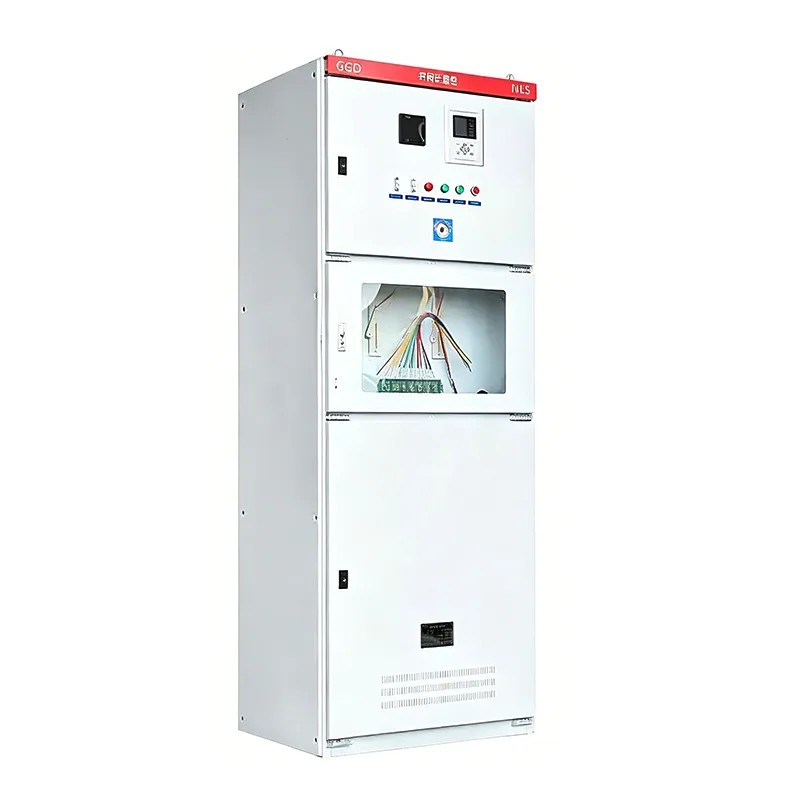

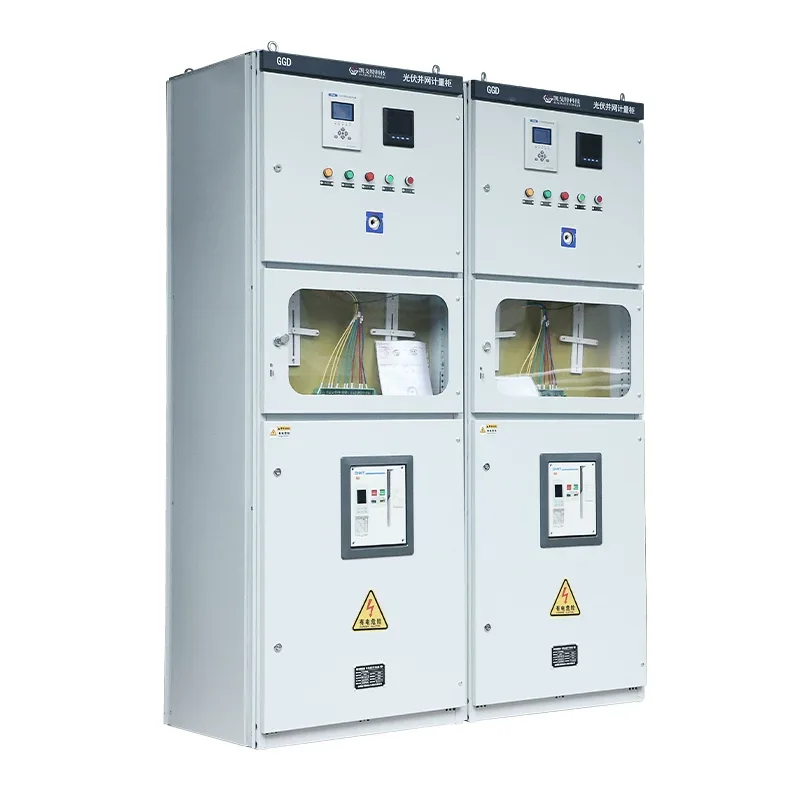

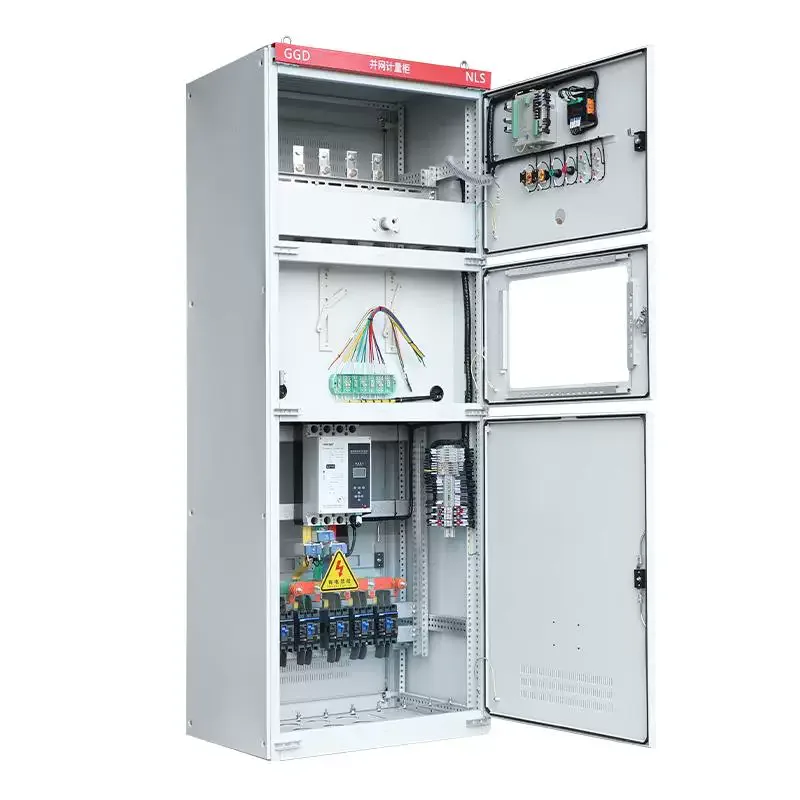

Фотоволтаичен кабинет поврзан со мрежа

Кабинетите поврзани со фотоволтаична мрежа играат клучна улога во заштитата, мерењето, изолацијата, анти-островувањето и размената на податоци. Тие се дизајнирани и произведени од професионалниот производител Шангминг. Ние нудиме гаранција и ќе обезбедиме целосна документација и сертификација со вашата нарачка.

Кои се функциите на кабинетот поврзан со фотоволтаична мрежа?

Собирање на енергија: Кабинетот поврзан на PV мрежа ја собира излезната наизменична струја од еден или повеќе жици инвертери.

Безбедносна изолација: Кога мрежата е под одржување или дефект на ФВ системот, таа физички го исклучува напојувањето преку прекинувачите или прекинувачите, обезбедувајќи ја безбедноста на персоналот и опремата.

Заштитни функции: Кабинетот поврзан со PV мрежа има заштита од прекумерна струја, пренапон, недоволно напон и фреквентни аномалии. Што е најважно, има заштита против островот, автоматски исклучувајќи ја точката за поврзување на мрежата кога главната мрежа не успева да спречи обратен пренос на енергија и потенцијален електричен удар на персоналот за одржување.

Мерење и мониторинг: Опремата има вграден мерач на електрична енергија, обично двонасочно броило, што ја евидентира и произведената и потрошената електрична енергија.

Разликата помеѓу кабинет поврзан со фотоволтаична мрежа и фотоволтаична кутија за комбинирање

Мерки на претпазливост при инсталација

При инсталирање на фотоволтаичен кабинет поврзан на мрежа, тој треба да се инсталира што е можно поблиску до трансформаторот или главниот разводен кабинет. Пократките кабли резултираат со помал пад на напонот. Ако кабелот е премногу долг, напонот на местото на поврзување на мрежата ќе се зголеми за време на максималното производство на електрична енергија, предизвикувајќи заштита од пренапон на инверторот и предизвикувајќи често исклучување.

За надворешни кутии поврзани со мрежа, инсталацијата на директна сончева светлина е строго забранета. Високите температури може да предизвикаат термички прекин на струјното коло, што доведува до лажно исклучување. Препорачуваме да изберете локација на северниот ѕид на зградата или да поставите штитник за сонце.

Ве молиме проверете дали има најмалку 800mm-1000mm работен простор пред кабинетот за да се осигура дека операторот може брзо да го заврти прекинувачот за исклучување во итен случај.

Најчесто поставувани прашања

П: Зошто прекинувачот во кабинетот поврзан на мрежата неочекувано се исклучува при максимално производство на струја напладне?

О: Причини што треба да се истражат:

Пренапон на мрежата: Ова е најчеста причина. Производството на сончева енергија е најсилно напладне, а ако потрошувачката на електрична енергија во околината е мала, напонот на местото на приклучување на мрежата ќе се зголеми. Кога напонот ќе ја надмине границата за заштита поставена од кабинетот поврзан на мрежата, кабинетот автоматски ќе се исклучи.

Исклучување на температурата: слаба дисипација на топлина во кабинетот поврзан на мрежа. Високиот проток на струја напладне предизвикува внатрешната температура на кабинетот да стане превисока, што доведува до дефект на термичката заштита на прекинувачот.

Несоодветна поставка: струјата на подесување на прекинувачот е премногу блиску до максималната излезна струја на инверторот.

Решенија: Проверете ги записите за напон. Ако напонот на мрежата е превисок, контактирајте го бирото за напојување за да ја спуштите славината на трансформаторот или да ги прилагодите заштитните поставки.

П: Кои се последиците ако заштитникот од пренапони во кабинетот поврзан на мрежата е неисправен и не е заменет?

О: Тоа нема да влијае на производството на енергија на краток рок, но ќе ја изгуби заштитата од гром. Сончевите електрани најчесто се наоѓаат на отворени покриви, каде што е исклучително честа појавата на гром. Во случај на индуцирана молња, високиот напон може директно да навлезе во кабинетот поврзан на мрежата и да влезе во инвертерот, предизвикувајќи изгорување на компонентите вредни стотици илјади јуани.

Препорачуваме ако прозорецот за статус на SPD стане црвено, мора веднаш да се замени.

П: Дали може да се користи обичен нисконапонски дистрибутивен кабинет за замена на наменскиот фотоволтаичен кабинет поврзан на мрежата?

О: Не, не може директно да се замени. На редовните дистрибутивни кабинети им недостасува двонасочно мерење, логика за заштита против островот и функционалност за исклучување на недоволно напон.

Бирото за напојување ќе се фокусира на проверка на овие фотоволтаични компоненти за време на тестирањето за прифаќање. Ако се изврши принудна замена, проектот нема да биде прифатен.
