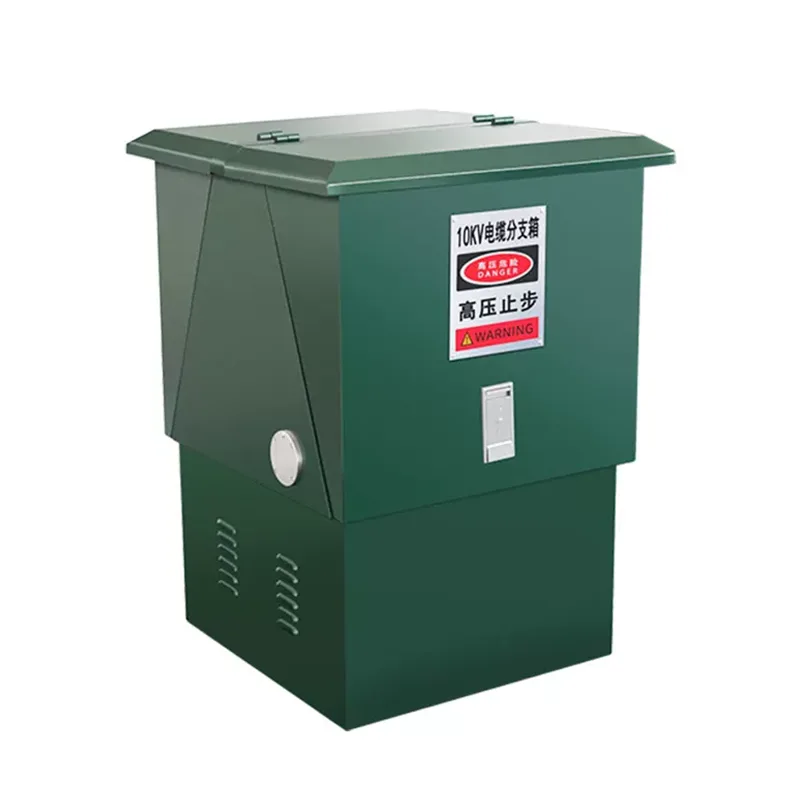

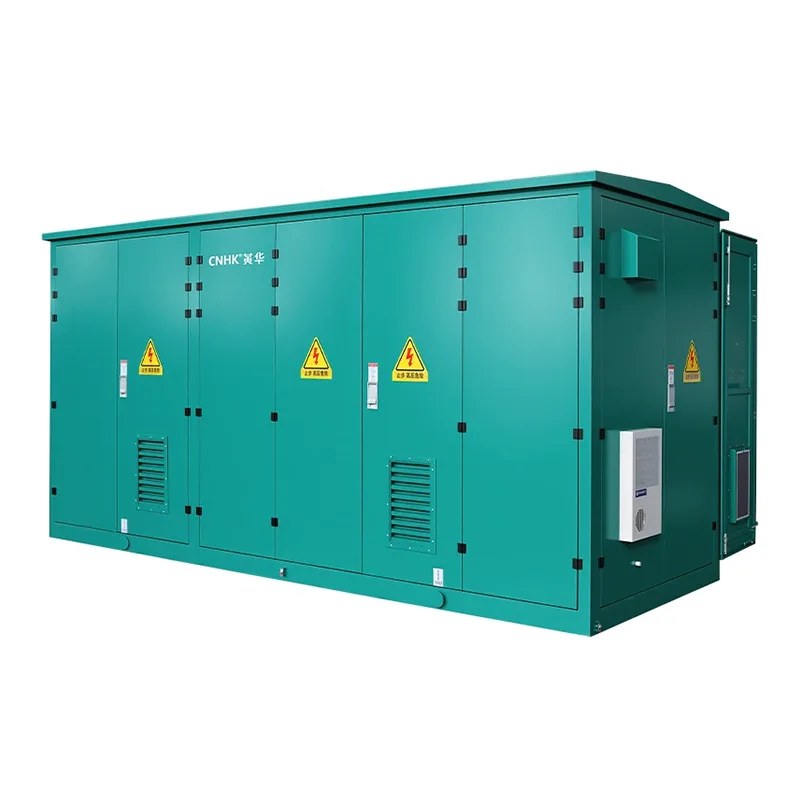

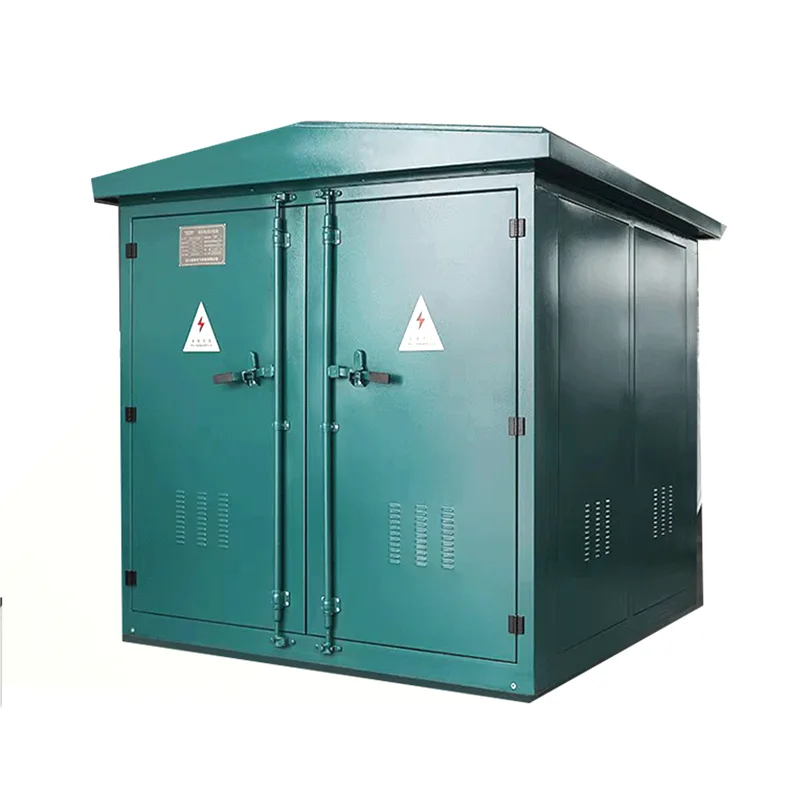

Кутија за филијала на високонапонски кабел

Кутии за разгранување на високонапонски кабел се користат во среднонапонски дистрибутивни мрежи од 6kV-35kV. Тие се префабрикувани во фабриката и се инсталираат на лице место преку приклучно склопување на спојници на високонапонски кабли, замена на шахти за кабли и изработка на глави на терминали на лице место. Шангминг, како производител на овој производ, може да го прилагоди според реалните потреби на проектот. Ве молиме контактирајте со нас.

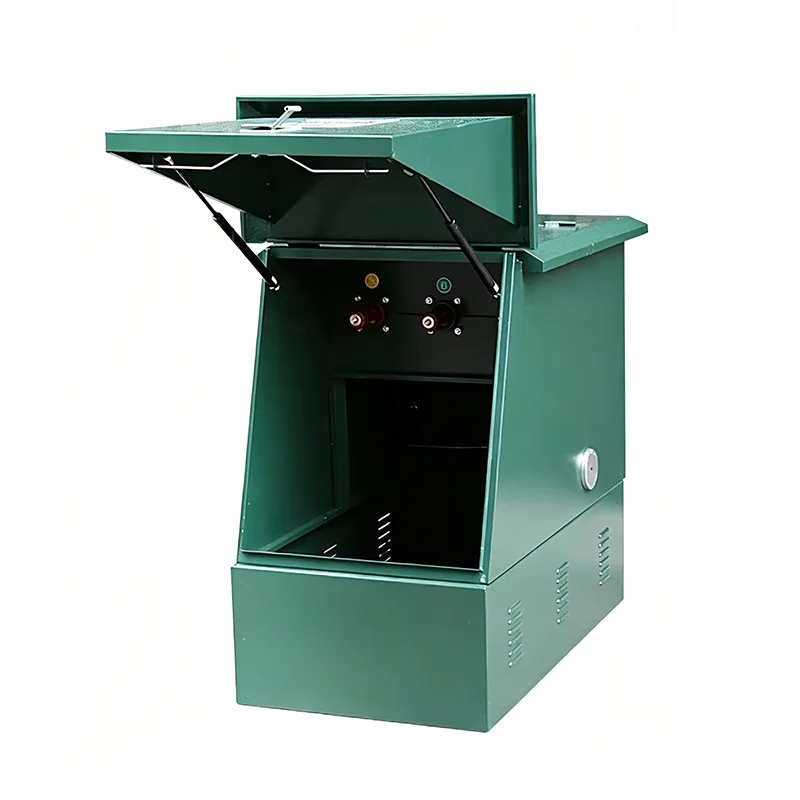

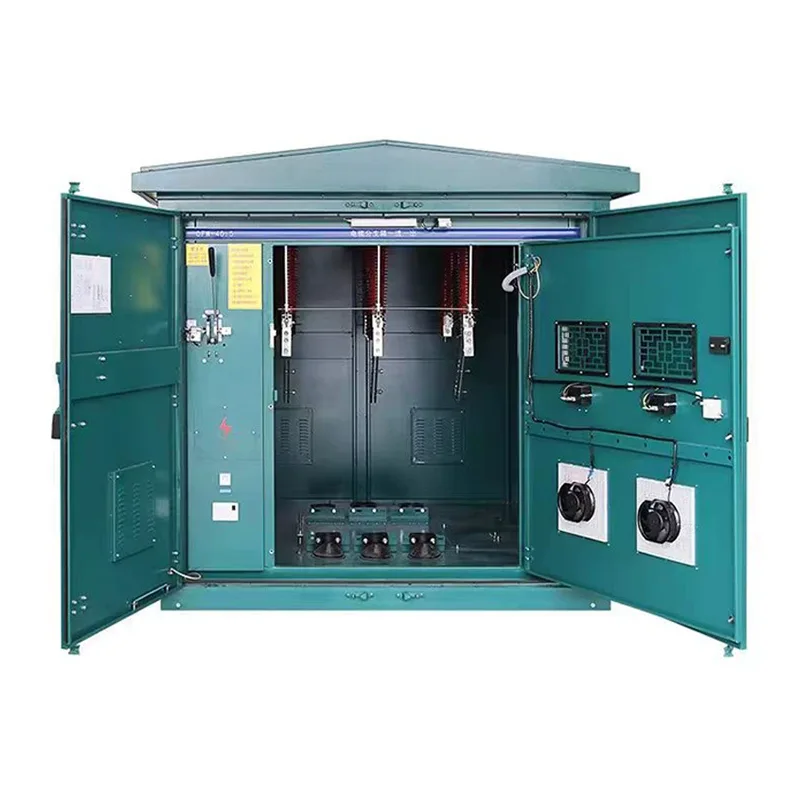

Структурен состав

Кутиите за разгранување на високонапонски кабли служат како кабелски гранки, спојки и заштитни компоненти во високонапонските системи за дистрибуција на електрична енергија. Додека е првенствено елемент за поврзување, заштитните уреди може да се додадат на структурните компоненти доколку е потребно.

1. Куќиште: Оградата е основна компонента. Ние користиме метал со висока цврстина, како што се ладно валани челик или нерѓосувачки челик, обезбедувајќи водоотпорни, отпорни на прашина, отпорни на корозија и отпорни на временски услови, погодни за внатрешни или надворешни средини со висок напон.

2. Терминал за поврзување со главен кабел: Овој дел се користи за високонапонски кабли со голем пресек, поддржувајќи алуминиумски или бакарни проводници, обезбедувајќи сигурен контакт и мала импеданса.

3. Терминали на гранки: Структура која излегува еден во повеќе, внатрешно изолирана со материјали со висока изолација, отпорни на топлина за да се обезбеди електрична изолација и безбедни растојанија помеѓу гранките.

4. Систем за изолација и заштита: Опремен со високонапонски чаури и изолациски капаци за да се спречат кратки споеви, блесоци или несреќи од електричен удар.

5. Заштитни уреди: Изборни врз основа на барањата на проектот, вклучувајќи високонапонски осигурувачи, прекинувачи за оптоварување, удар од гром и заштита од прекумерна струја. Можна е независна заштита за струјните кола, додека главната линија одржува континуирано напојување.

Карактеристики на производот

1. Високонапонска безбедност и изолација

Кутијата за разгранување на високонапонски кабел усвојува метално куќиште со висока цврстина со изолационен капак, кој поддржува 1kV~35kV и над разгранување на високонапонски кабел. Високонапонските гранки се целосно изолирани од главниот багажникот, спречувајќи превртување, краток спој или електричен удар, исполнувајќи ги безбедносните стандарди за дистрибуција на електрична енергија со висок напон IEC/GB.

2. Функција за разгранување со повеќе кола

Овој производ поддржува разгранување на кабелот еден во повеќе излези, овозможувајќи флексибилна конфигурација на бројот на кола по потреба. Внатрешната структура на собирницата или спроводникот рамномерно ја распределува струјата, а различните капацитети на струјата на гранките може да се прилагодат според барањата за оптоварување, поедноставувајќи ја жицата на високонапонскиот кабел и намалувајќи ја сложеноста на конструкцијата.

3. Висок рејтинг за заштита

Shangming може да ги приспособи кутиите за гранки на отворено со оценки за заштита IP54/IP65 врз основа на реалните услови на животната средина, отпорен на дожд, прашина, ултравиолетово зрачење и корозивни средини и приспособливи за долгорочно работење во средини со високи температури, ниски температури и влажни средини.

4. Модуларна структура

Нашите кутии за гранки имаат компактна структура, јасни жици и кратко време за инсталација на лице место, заштедувајќи време во споредба со традиционалните кабли. Опциите за инсталација вклучуваат монтажа на ѕид, монтажа на подот или фиксирање на држачот. Одржувањето и проширувањето се едноставни, со што се подобрува оперативната ефикасност.

5. Долг животен век и ниски трошоци за одржување

Бидејќи избравме материјали кои се многу отпорни на временски услови и отпорни на корозија, животниот век на производот е ефикасно продолжен. Запечатениот дизајн спречува навлегување прашина, влага и штетници, што резултира со минимално дневно одржување и ниски оперативни трошоци.

Споредба на кутии за дистрибуција на високонапонски и нисконапонски кабли

Најчесто поставувани прашања

П: Ако индикаторот за напон на површината на куќиштето е исклучен, дали можам да кажам дали колото е без струја?

О: Апсолутно не. Индикаторот за напон е само за дополнителна референца. Индикаторот што не свети може да се должи на оштетен индикатор, неисправен сензор или прегорен осигурувач. Пред каква било операција, мора да се користи високонапонски тестер со соодветна ознака на напон за тестирање на лице место.

П: Што треба да направам ако слушнам благо шушкање од куќиштето за време на проверката?

О: Веднаш побарајте прекин на струја за проверка. Подсвиркването обично е знак за делумно празнење, што покажува дека внатрешната изолација можеби пукнала или се создала патека за празнење поради неправилна инсталација. Ако не се реши навремено, ова може брзо да ескалира во краток спој од фаза до фаза, или дури и да предизвика експлозија на куќиштето.

П: Како да изберам помеѓу изолација SF6 и цврста изолација?

О: SF6 изолација: Екстремно зрела технологија со силни способности за гаснење на лакот, но вклучува емисии на стакленички гасови и бара редовно следење на манометарот.

Цврста изолација: Заштита без гас, поеколошка, погодна за области со екстремно високи еколошки барања или региони на висока надморска височина, спречувајќи внатрешни воздушни меури.
