Зошто е важно електричното куќиште за ѕидно монтирање со една врата во модерната дистрибуција на енергија

Современите системи за дистрибуција на електрична енергија мора да одговараат на променливите електрични оптоварувања, сè повеќе дистрибуирана контролна опрема и построги барања за безбедно работење и одржување. Комерцијалните згради, индустриските објекти, инфраструктурните проекти и автоматизираните производствени линии зависат од електричната опрема што може да се инсталира, пристапи и одржува во јасно организирани распореди. Како што овие системи се развиваат, дизајнот на куќиштето останува важен дел од планирањето на електричната инфраструктура.

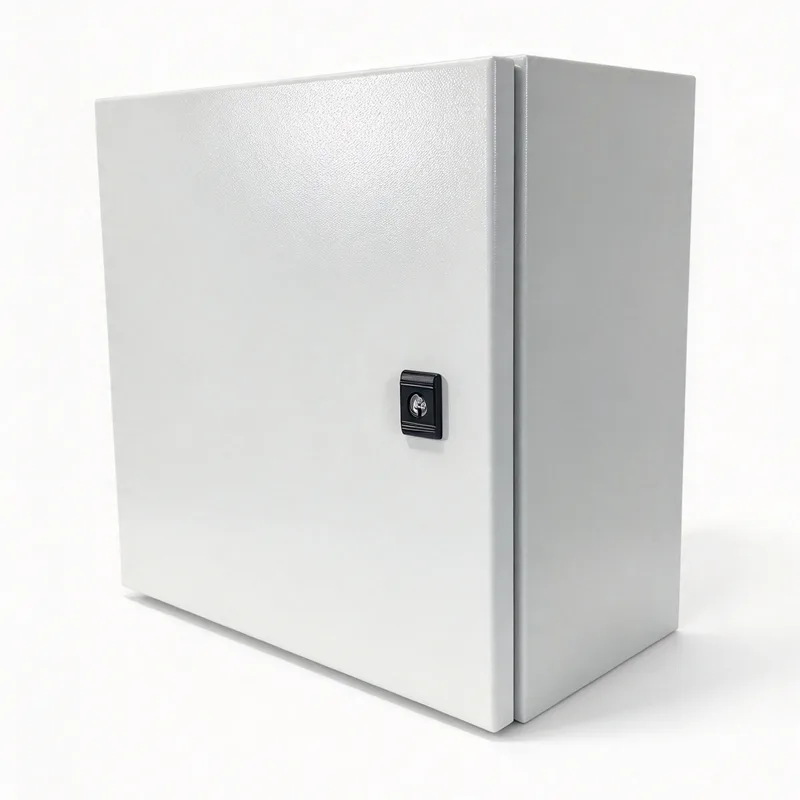

Иако електричните куќишта често се сметаат за секундарни за прекинувачите, контакторите, терминалните блокови и контролните уреди, нивната структура директно влијае на уредувањето на опремата, пристапот до жици, заштитата на животната средина и процедурите за одржување. НаЕлектрично куќиште на ѕид со една вратае еден формат на куќиште што се користи каде што електричните компоненти бараат посебно куќиште без барањата за простор на подот на поголем кабинет.

Промена на барањата во модерната дистрибуција на енергија

Дистрибуцијата на енергија повеќе не е ограничена на испорака на електрична енергија од централната точка за снабдување до низводните кола. Многу инсталации сега вклучуваат локални дистрибутивни табли, контроли на моторот, уреди за следење, комуникациски интерфејси и опрема за автоматизација. Овие компоненти поддржуваат функции како што се управување со оптоварување, следење на опремата, контрола на осветлувањето и работа на производната линија.

Овој развој создава практични предизвици за дизајнерите на електрични системи. Опремата мора да се вклопи во достапните области за инсталација, додека остава соодветен простор за насочување на кабелот, дисипација на топлина, проверка и сервисирање. Во објекти со повеќе електрични контролни точки, поставувањето на секое куќиште може да влијае на должината на кабелот, сложеноста на инсталацијата и пристапот за време на одржувањето.

Затоа, изборот на куќиште е дел од дизајнот на пошироката дистрибуција. Форматите монтирани на ѕид можат да примат избрани локални контролни и дистрибутивни аранжмани каде што е достапен ѕиден простор и за опремата не е потребен голем орман на подот. Нивната соодветност зависи од електричното склопување, димензиите на компонентите, околината за инсталација и применливите безбедносни барања.

Дизајн на ѕид и искористување на просторот

Просторот на подот е вреден ресурс во фабриките, комерцијалните згради, помошните простории и областите за опрема. Големите дистрибутивни кабинети остануваат неопходни за многу апликации, особено кога високата густина на колото или значителната електрична опрема бара поголем внатрешен волумен. Сепак, помалите контролни склопови може да се инсталираат поблиску до опремата што ја служат.

Заградата монтирана на ѕид може да ги задржи избраните електрични компоненти надвор од подот и да воспостави дефинирана точка за инсталација. Во производствен капацитет, овој аранжман може да биде погоден за локални машински контроли или помошна опрема за дистрибуција. Во комерцијална зграда, може да смести одредени контроли на осветлување, сервисни кола или компоненти за автоматизација на зградата.

Само заштедата на простор не го одредува најдобриот распоред за монтирање. Јачината на ѕидот, хардверот за монтирање, тежината на опремата, местата за влез на кабли, просторот за отворање на вратите и пристапот за квалификуван персонал, влијаат врз планирањето на инсталацијата. Куќиштето, исто така, мора да биде поставено така што да не ги попречува пешачките патеки, правците за итни случаи или другите градежни услуги.

Структурата на куќиштето поддржува електрична организација

Добро испланирана електрична инсталација бара повеќе од доволно простор за да ги собере нејзините компоненти. Прекинувачите, терминалните блокови, релеите, напојувањата и контролните уреди имаат потреба од организиран внатрешен распоред кој поддржува безбедно поврзување со жици и ефикасна проверка. Лошата поставеност на компонентите може да го отежне следењето на врските и да го зголеми времето потребно за отстранување проблеми.

Конфигурацијата со една врата обезбедува еден примарен отвор за пристап до внатрешноста на куќиштето. Овој аранжман може да го поедностави пристапот до внатрешните компоненти во компактните инсталации, особено кога распоредот на опремата е релативно едноставен. Положбата на шарките, замавнувањето на вратата, распоредот на заклучувањето, димензиите на плочата за монтирање и употребливата внатрешна длабочина влијаат на тоа колку ефикасно може да се користи расположливиот простор.

НаЕлектрично куќиште на ѕид со една вратаможе да служи како физичко куќиште за избрани електрични склопови, но неговиот внатрешен капацитет мора да одговара на опремата што се инсталира. Дизајнерите треба да го земат предвид радиусот на свиткување на кабелот, каналите за жици, пристапот до терминалите, сегрегацијата на проводниците, приклучоците за заземјување и просторот за идно одржување. Компактен екстериер не треба да резултира со пренатрупана внатрешност.

Електричната безбедност зависи од целосната инсталација

Електричната безбедност се одредува со координација на компонентите, заштитните уреди, конструкцијата на куќиштето, методите на инсталација и работните процедури. Куќиштето помага да се одвои електричната опрема од околината и може да ја намали изложеноста на случаен контакт кога е правилно дизајнирана и инсталирана. Сепак, куќиштето само по себе не обезбедува целосна заштита од секоја опасност од електрична енергија или животна средина.

Заштитата од навлегување прашина и вода е особено релевантна кога електричната опрема работи во работилници, простории за постројки, сервисни коридори или локации на отворено. Потребниот рејтинг за заштита од навлегување зависи од условите за инсталација и нивото на изложеност. Заптивките на вратите, жлездите за каблите, отворите за влез, прицврстувачите и изработката на склопувањето може да влијаат на заштитата постигната со завршената инсталација.

Аранжманите за заземјување и поврзување исто така мора да бидат соодветни за конструкцијата на куќиштето и применливите електрични барања. Металните куќишта може да бараат заштитно поврзување за да се одржи електричниот континуитет, додека другите градежни материјали имаат различни дизајнерски размислувања. Заштитата од прекумерна струја, големината на проводникот, изолацијата, работните празнини и сигурната изолација остануваат суштински делови на целокупниот систем.

Термички менаџмент во компактни дистрибутивни склопови

Како што електричните системи стануваат покомпактни, управувањето со топлината станува сè поважен дизајн. Уредите за заштита на кола, преклопните компоненти, трансформаторите, напојувањата и другата опрема можат да генерираат топлина за време на работата. Кога неколку уреди работат во ограничен волумен на куќиштето, акумулираната топлина може да ги зголеми внатрешните температури.

Прекумерната температура може да влијае на перформансите на компонентите, работниот век и стабилноста на осетливата електронска опрема. Затоа, термичкото планирање треба да го земе предвид очекуваното електрично оптоварување, загубите на компонентите, температурата на околината, димензиите на куќиштето, положбата на монтирање и достапните патеки за дисипација на топлина.

Отворите за вентилација можат да помогнат во управувањето со топлината во соодветни средини, но тие исто така може да влијаат на заштитата од прашина и влага. Онаму каде што мора да се одржува заштитата на животната средина, може да бидат потребни алтернативни пристапи за термичко управување. Соодветниот дизајн зависи од инсталираните компоненти и работните услови, а не само од форматот на куќиштето.

Пристап до одржување и долгорочна оперативна ефикасност

Барањата за одржување често влијаат на изборот на куќиштето исто како и на почетната цена на инсталацијата или на отпечатокот. Електричните техничари треба да ги идентификуваат кола, да ги проверат врските, да ги заменат компонентите и да ги испитаат дефектите без непотребни пречки. Пристапниот распоред на куќиштето може да ги поддржи овие задачи и да го намали времето поминато за лоцирање на поединечни уреди.

Јасни етикети, ажурирани распореди на кола, дијаграми за поврзување и конзистентна идентификација на терминалите се важни за инсталации од секоја големина. Овие практики стануваат особено вредни во објекти каде што електричните системи се одржуваат од различни тимови или се менуваат во текот на неколку години. Организираните внатрешни жици, исто така, им помагаат на техничарите да ја разберат врската помеѓу дојдовните залихи, заштитните уреди, контролните кола и поврзаната опрема.

НаЕлектрично куќиште на ѕид со една вратаможе да поддржува рутински пристап каде што неговата положба и внатрешен распоред овозможуваат вратата целосно да се отвори и безбедно да се стигне до инсталираната опрема. Планирањето за одржување треба да вклучува доволно простор за работа, соодветни процедури за изолација и распоред што дозволува проверка без нарушување на неповрзаните жици.

Стандарди и верификација во нисконапонската дистрибуција

Нисконапонските дистрибутивни склопови подлежат на технички и безбедносни барања кои се разликуваат во зависност од нивната намена, конфигурација и локација за инсталација. Серијата IEC 61439 се однесува на склопови на нисконапонски разводни и контролни уреди, вклучувајќи ги барањата кои се однесуваат на конструкцијата, техничките карактеристики и верификацијата. IEC 61439-1 обезбедува општи правила, додека другите делови се однесуваат на специфични типови на склопови и апликации.

Празен простор и завршен електричен склоп не се еквивалентни од перспектива на усогласеност. Сообразноста зависи од соодветната категорија на производи, инсталираните компоненти, дизајнот на склопувањето и применливите процедури за верификација. Куќиштето не треба да се претпоставува дека воспоставува усогласеност за целосниот дистрибутивен систем само затоа што има електрична опрема.

Дизајнерската документација, оценките на компонентите, размислувањата за порастот на температурата, заштитните мерки и упатствата за инсталација придонесуваат за правилно изработено склопување. Локалните електрични кодови и спецификациите на проектот може да воведат дополнителни барања, особено во индустриски објекти, јавни згради и специјализирана инфраструктура.

Континуираната улога на ѕидните куќишта

Модерната дистрибуција на електрична енергија комбинира централизирана опрема за снабдување со помали склопови позиционирани во близина на товарите и системите што ги опслужуваат. Овој аранжман може да ја подобри организацијата на локалните контроли и придружните кола, под услов секоја инсталација да биде дизајнирана според нејзините електрични барања и работната средина.

НаЕлектрично куќиште на ѕид со една вратаостанува релевантно кога компактно, достапно куќиште е соодветно за наменетата опрема. Неговата улога е практична наместо технолошка: обезбедува физичка структура за организирање и заштита на избраните електрични компоненти во рамките на поголема архитектура на дистрибуција.

Како што продолжува да се развива електричната инфраструктура, изборот на куќиште ќе остане поврзан со неколку основни инженерски приоритети: ефикасно користење на просторот, безбеден пристап, соодветна заштита на животната средина, термички перформанси, јасна организација на жици и одржливост. Овие фактори помагаат да се утврди дали форматот на куќиштето одговара на одредена инсталација и колку ефикасно може да се ракува со завршениот електричен систем во текот на неговиот работен век.
