Како електричното куќиште со единечна врата го поддржува растот на паметните згради

Паметните згради го менуваат начинот на кој се организираат системите за дистрибуција на електрична енергија, осветлување, греење, вентилација, контрола на пристап и енергија. Како што овие функции стануваат се повеќе меѓусебно поврзани, физичката инфраструктура што ги поддржува мора да прими повеќе контролни уреди, комуникациски интерфејси и електрични кола во сè поограничените простори на зградите. Според тоа, електричните куќишта остануваат важен дел од дизајнот на паметни згради, обезбедувајќи дефинирана локација за електричните компоненти, истовремено поддржувајќи ја заштитата на опремата, пристапот за одржување и организацијата на системот.

Развојот на паметните згради ја преобликува електричната инфраструктура

Модерната автоматизација на зградите зависи од координацијата помеѓу системите кои традиционално биле дизајнирани и работат одделно. Контролите на осветлувањето, опремата HVAC, уредите за контрола на пристап, интерфејсите за заштита од пожари и системите за управување со енергија може да разменуваат информации преку платформи за управување со згради. Оваа интеграција ја зголемува важноста на јасно структурирани електрични инсталации, особено во комерцијални згради, канцеларии, станбени комплекси, болници и индустриски капацитети.

Транзицијата не вклучува едноставно додавање на повеќе дигитални уреди. Исто така, бара внимателно разгледување на дистрибуцијата на енергија, контролните жици, одвојувањето на опремата, дисипацијата на топлина и пристапот за проверка. Електричните компоненти мора да бидат наредени така што инсталационите тимови можат да ги идентификуваат кола, да ги следат врските и да вршат одржување без непотребно нарушување на соседните системи.

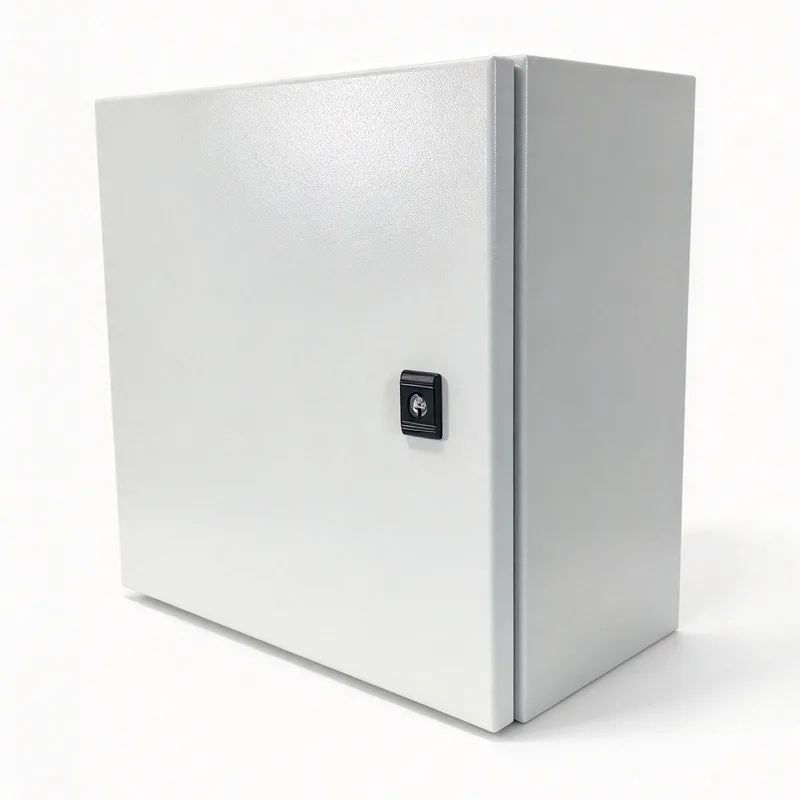

Во овој контекст, наЕлектрично куќиште на ѕид со една вратапретставува еден практичен формат на куќиште за инсталации каде што на електричната или контролната опрема и треба посебно, достапно куќиште без да зафаќа вреден под. Неговата соодветност зависи од димензиите на опремата, околината за инсталација, барањата за заштита и планираното проширување на системот.

Инсталацијата на ѕид ги решава ограничувањата на просторот

Искористувањето на просторот е постојано разгледување во проектите за паметни згради. Можеби ќе треба да се инсталира електрична опрема во сервисни коридори, простории за опрема, помошни области, простории за постројки и одредени ѕидни простори во близина на системите што ги контролира. Кабините на подот може да бидат соодветни за поголеми инсталации, но помалите распореди за дистрибуција и контрола може да имаат корист од ѕидната конструкција.

Монтирањето куќиште на соодветен ѕид може да го зачува просторот на подот и да воспостави конзистентна локација за електрична опрема. Во зградите со повеќе контролни зони, дистрибуираниот аранжман може исто така да скрати одредени патишта за поврзување и да ја направи локалната проверка поудобна. Овие предности не се автоматски: насочувањето на каблите, празнините за пристап, структурната поддршка и потребата да се допре до внатрешните компоненти мора да се проценат за секоја инсталација.

Конфигурацијата со една врата обезбедува директна пристапна точка до приложената опрема. Насоката на отворање, расположивото работно место, распоредот на шарките и механизмот за задржување на вратите може да влијаат на тоа колку лесно техничарите ги прегледуваат терминалите, ги заменуваат компонентите или ја потврдуваат идентификацијата на колото. Овие практични детали стануваат особено релевантни кога куќиштата се инсталирани во тесни сервисни области или заедно со други градежни системи.

Заштитата на опремата останува централна за поврзаните згради

Поврзувањето не ја намалува потребата за физичка заштита. Контролорите, релеите, уредите за заштита на кола, терминалните блокови, напојувањата и комуникациските компоненти може да бидат засегнати од прашина, влага, случајен контакт, вибрации или температурни промени. Заградата помага да се воспостави физичка граница околу овие компоненти, но нивото на заштита зависи од неговата конструкција и од проверената еколошка оцена.

Материјалот на куќиштето, заптивката на вратата, распоредот на влезот на кабелот, начинот на монтирање и дизајнот на вентилација, влијаат на соодветноста за одредена локација. Инсталацијата во чиста внатрешна електрична просторија претставува различни услови од онаа во влажен комунален простор, правлива просторија за растенија или изложена надворешна површина. Наведената оценка за заштита од навлегување затоа треба да одговара на реалните услови на локацијата наместо да се претпоставува од изгледот на куќиштето.

Термичкото управување е уште една важна работа. Паметните контроли на зградата може да комбинираат неколку напојувања, преклопни уреди, комуникациски модули и други компоненти што генерираат топлина во ограничен волумен. Ако топлината не може да се истури соодветно, внатрешните температури може да се зголемат и да влијаат на перформансите или работниот век на компонентите. Вчитувањето на опремата, димензиите на куќиштето, температурата на околината, просторот и проветрувањето треба да се проценат заедно за време на проектирањето.

Интеграцијата бара повеќе од физичко куќиште

Куќиштето за паметна зграда мора да одговара на физичките и електричните барања на уредите инсталирани во него. Мрежните контролери може да бараат комуникациски кабли, додека на опремата за префрлување и напојувањето им требаат проводници со соодветна големина и соодветни терминални аранжмани. Дизајнерите мора да го земат предвид радиусот на свиткување на кабелот, каналите за жици, сегрегацијата на проводниците, заземјувањето, етикетите за идентификација и безбедниот пристап до точките за поврзување.

НаЕлектрично куќиште на ѕид со една вратаможе да обезбеди дефинирана структура за организирање на овие елементи, но самото куќиште не ја прави инсталацијата интелигентна или усогласена. Способноста за автоматизација доаѓа од избраните контролни уреди, комуникациска архитектура, софтвер, сензори и интеграција со поширокиот систем за управување со згради. Куќиштето го поддржува овој аранжман со заштита и организирање на неговите физички компоненти.

Планирањето за идни промени е подеднакво важно. Системите на зградите подоцна може да вградат дополнителни сензори за зафаќање, мерачи на енергија, кола за осветлување или комуникациски интерфејси. Оставањето соодветен внатрешен простор и обезбедувањето јасен распоред на жици може да ги олесни модификациите. Сепак, проширувањето мора да остане во рамките на физичкиот капацитет на куќиштето, електричните оценки, термичките граници и применливите безбедносни барања.

Стандарди и водич за верификација Избор на комплет

Електричната безбедност и верификацијата на склопот треба да се земат предвид заедно со удобноста на инсталацијата. Серијата IEC 61439 се однесува на склопови на нисконапонски разводни и контролни уреди, вклучувајќи конструкција, технички карактеристики и барања за верификација. IEC 61439-3:2024 конкретно се однесува на дистрибутивните табли наменети да бидат управувани од обични лица во рамките на неговиот дефиниран опсег. Дали одредена инсталација потпаѓа под овие барања зависи од конфигурацијата на опремата и наменетата примена.

Куќиштето не треба да се опишува како усогласено со стандардот за склопување само затоа што се користи за сместување на електрични компоненти. Целосното склопување, неговата наменета употреба и релевантните барања за верификација мора да се проценат. Дизајнерите, исто така, треба да ги земат предвид применливите локални електрични кодови, аранжмани за заземјување, заштита од прекумерна струја, работни места и упатства за инсталација.

За паметните згради, документацијата е особено корисна бидејќи повеќе системи може да се инсталираат, модифицираат и одржуваат различни технички тимови. Распоредот на чисти кола, етикетите на компонентите, дијаграмите за поврзување и записите за одржување може да ја намалат нејаснотијата за време на отстранувањето проблеми. Конзистентната документација, исто така, помага да се разликуваат кола за електрична енергија од нисконапонски контролни и комуникациски врски.

Дизајн на влијание на одржување и планирање на животниот циклус

Опремата за автоматизација на зградите се очекува да остане достапна во текот на целиот работен век на објектот. Може да се додадат сензори, да се заменат контролери, да се ажурираат комуникациските модули и да се проверат електричните врски како што се развиваат системите. Распоредот на куќиштето што поддржува јасна идентификација и безбеден пристап може да ги поедностави овие задачи, иако резултатите од одржувањето зависат и од квалитетот на инсталацијата и документацијата.

Локацијата на заградениот простор треба да го одразува и оперативниот пристап и изложеноста на животната средина. На техничарите им треба доволно простор за да ја отворат вратата и да извршат овластени работи, додека инсталацијата мора да избегнува попречување на патиштата за итни случаи, движење на опремата или други градежни услуги. Влезовите на каблите треба да се организираат за да се ограничи непотребното оптоварување и да се зачува предвиденото ниво на заштита на животната средина.

Планирањето на животниот циклус, исто така, вклучува избор на материјали и завршни материјали соодветни на околината за инсталација. Изложеноста на корозија, процедурите за чистење, влажноста и потенцијалното механичко влијание може да влијаат на долгорочната соодветност. За згради со променливи барања за населување или контрола, можноста за проверка и менување на внатрешниот распоред може да биде исто толку важна како и почетната инсталација.

Компактните куќишта имаат дефинирана улога во растот на паметните згради

Проширувањето на градежната автоматизација ја зголемува важноста на координирана електрична инфраструктура, од опрема за централна дистрибуција до помали контролни точки кои опслужуваат поединечни зони. Ѕидните куќишта можат да ја поддржат оваа архитектура каде на локалната опрема и треба организирано сместување и удобен пристап, под услов условите за инсталација и барањата за компонентите да се соодветни.

НаЕлектрично куќиште на ѕид со една вратанајдобро е да се разбере како еден елемент во поширокиот електричен дизајн, а не како самостојна технологија за паметни згради. Неговата практична вредност зависи од соодветната големина, оценките за заштита, термичките размислувања, организацијата на жици и компатибилноста со инсталираната опрема. Бидејќи поврзаните згради продолжуваат да ги интегрираат функциите за напојување, контрола и мониторинг, овие основни барања за оградата остануваат тесно поврзани со безбедноста на системот, одржливоста и долгорочната оперативна флексибилност.
