XL-21 Кабинет за дистрибуција на енергија со низок напон

Кабинетот за дистрибуција на енергија со низок напон XL-21 е обезбеден од Шангминг, кинески производител. Имаме комплетни производствени капацитети со месечен производствен капацитет од над 3.000 единици. Ние поддржуваме сопствени цртежи, набавка на компоненти и фабричко тестирање. Добредојдени сте да не контактирате во секое време за да започнеме да развиваме решение.

Структура на производот

Кабинетот за дистрибуција на електрична енергија со низок напон XL-21 се одликува со целосно затворен, фиксиран и вертикално преграден структурен дизајн, со приоритет на едноставноста, доверливоста и леснотијата на одржување.

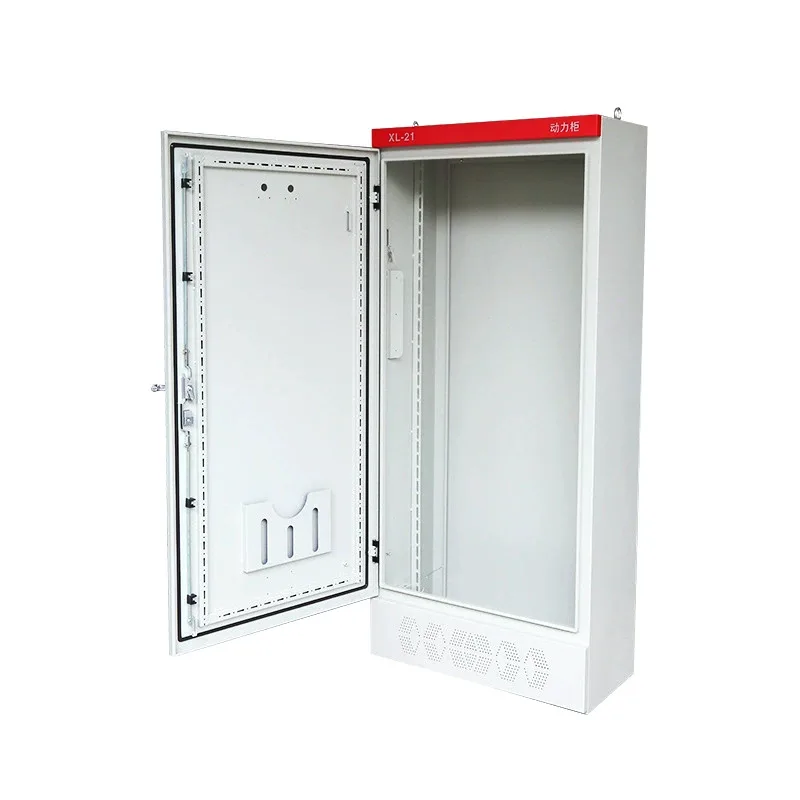

1. Надворешност на кабинетот

Кабинетот XL-21 е направен од ладно валани челичен лим, свиткан и заварен, обезбедувајќи доволно цврстина за поддршка на тешки прекинувачи и собирници. Заштитната врата е дизајн со едно отворање со агол на отворање поголем од 110°. Полиуретанските ленти за заптивање се поставени околу рабовите на вратата за да се подобрат перформансите отпорни на прашина.

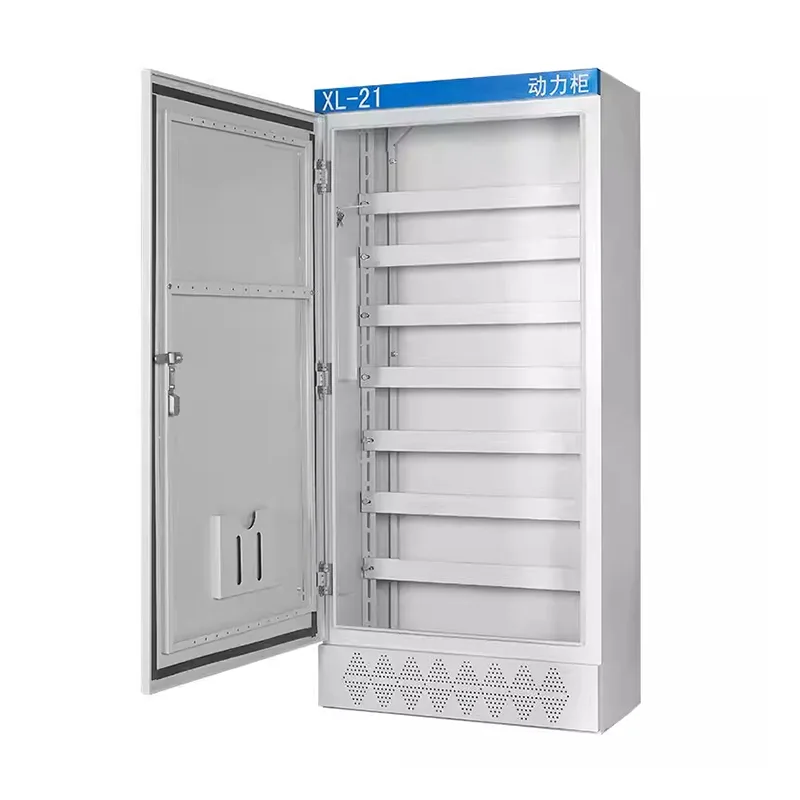

Внатрешните страни имаат вертикални профили со перфорации, што го олеснува прилагодувањето на гредите и монтажните плочи според димензиите на компонентите.

2. Внатрешен распоред

Иако XL-21 е единствен, интегриран простор, тој е поделен на неколку функционални области:

Површина на горната собирница: Главната влезна шина се наоѓа на врвот на кабинетот, обезбедена со изолатори и поддржува хоризонтално или вертикално продолжување на бакарните собирници.

Централна област на компоненти: Ова е јадрото, што се користи за инсталирање на прекинувачи за исклучување, прекинувачи, контактори, термички релеи итн.

Долна област за поврзување: Обезбеден е доволно простор на дното за влез на кабли, а вклучени се и посебни неутрални и заземјени собирници.

3. Дизајн на долен и кабелски влез/излез

На дното на дистрибутивниот кабинет има голем, отстранлив панел кој може да се прилагоди со отвори врз основа на бројот на кабли и може да се користи со обвивки за кабел.

Може да се постави челична основа со висок канал од 50-100 mm за да се зголеми висината на кабинетот од земјата, обезбедувајќи заштита од влага и олеснување на ракувањето со виљушкар.

Предности на производот

1. Широка апликација

Кабинетот за дистрибуција на енергија со низок напон XL-21 се одликува со класична структура на кабинет за дистрибуција на енергија со низок напон. Неговата зрела технологија и високата стандардизација го направија широко користен во фабрики, градежни проекти и општински проекти, со неговата доверливост докажана во долг период.

2. Погоден за дистрибуција на оптоварување на енергија

Како професионален производител, Шангминг дизајнира системи за напојување за мотори, пумпи, вентилатори и друга опрема за напојување. Производите имаат одличен капацитет за пренос на струја, можат да работат постојано и да ги задоволат барањата на апликациите со големо оптоварување.

3. Цврст и издржлив

Достапни се неколку материјали, вклучувајќи јаглероден челик, галванизиран челик и нерѓосувачки челик. Без оглед на материјалот што се користи, структурниот дизајн на кабинетот обезбедува доволна цврстина и отпорност на удар, што го прави погоден за долготрајна употреба во индустриски средини.

4. Практично одржување

Внатрешните електрични компоненти на енергетскиот кабинет се наредени систематски со јасни кола. Се одликува со единечна врата од десната страна, со рачката за работа на прекинувачот со нож лоцирана на горната десна колона на предниот дел од кабинетот. Мерните инструменти и сигналните напојувања се поставени на вратата, обезбедувајќи целосна изложеност кога вратата е отворена за лесно прегледување и одржување.

5. Силна компатибилност

Нашиот нисконапонски дистрибутивен кабинет XL-21 може флексибилно да се конфигурира со главните електрични компоненти како што се прекинувачи, контактори и термички релеи, приспособувајќи се на различни контролни и заштитни шеми за да се задоволат потребите на различни проекти.

6. Предност на трошоците

Во споредба со сложените структури како што се ормари за фиоки, дистрибутивниот кабинет XL-21 има едноставна структура и контролирани трошоци за производство, што го прави идеален за проекти со високи барања за економичност и стабилност.

Кои се барањата за опкружување за инсталација за дистрибутивниот кабинет XL-21?

Овој нисконапонски кабинет за дистрибуција на енергија XL-21 главно се користи во трифазни трижични и трифазни системи за напојување со четири жици со AC фреквенција од 50Hz и напон под 500V за дистрибуција на енергија и осветлување. Пред да започнете со вашиот проект или конкретна инсталација, можете да ја одредите околината за инсталација. Како производител, ги нудиме следниве предлози:

1. Амбиентална температура

Нормална работна температура: -5℃ до +40℃;

Просечна температура над 24 часа: не поголема од +35℃;

Температура на складирање и транспорт: -25℃ до +55℃ (краткорочна);

Забелешка: Доколку е инсталиран во средина со висока температура, потребна е подобрена вентилација или дизајн за намалување.

2. Надморска височина

Висината на инсталацијата мора да биде помала или еднаква на 2000 метри.

Над 2000 метри, потребно е намалување според стандардите.

3. Релативна влажност

Со амбиентална температура за инсталација од +40 ℃, релативната влажност мора да биде ≤ 50%.

Поголема влажност е дозволена при пониски температури.

4. Локација за инсталација

Енергетскиот кабинет XL-21 е само за внатрешна инсталација.

Забрането е инсталирање во: незасенчени надворешни површини, опасни локации со експлозивни гасови или прашина, висококорозивни средини или области со силна прашина или проводна прашина.

5. Механички и вибрациони услови

Околината за инсталација мора да биде ослободена од силни вибрации или удари. Фреквенција на вибрации ≤ 10 Hz, забрзување ≤ 0,5 g. Основата за инсталација треба да биде стабилна, избегнувајќи споделување на истата платформа со големи мотори или опрема за печат.

По инсталацијата, кабинетот мора да се одржува во основа вертикален, со вертикално навалување ≤ 5°, во спротивно тоа ќе влијае на животниот век на механизмот за работа.

6. Простор за вентилација и дисипација на топлина

Треба да се обезбеди пристап за одржување на предната и задната страна на кабинетот. Предната работна површина треба да биде ≥ 0,8 m, се препорачува 1,0 m. Ако е потребно одржување одзади, потребни се ≥ 0,8 m. Врвот на кабинетот треба да биде најмалку 0,5 m од таванот. Кога повеќе кабинети се наредени рамо до рамо, не е потребен јаз меѓу нив; тие можат директно да се склопат. Сепак, просторот за вентилација мора да се остави на двата краја на целиот ред.

7. Превенција од пожар и барања за безбедност

Областа за инсталација треба да биде незапалива структура. Запаливи и експлозивни материјали не смеат да се складираат на 1 метар од местото на инсталација.

Земјата треба да биде рамна и сува. Се препорачува да се изгради бетонска основа 100–200 mm над земјата за да се спречи навлегување вода.

8. Електромагнетна средина

Местото за инсталација треба да биде далеку од конвертори на фреквенција со висока моќност и опрема со висока фреквенција за да се спречат пречки со секундарните контролни кола. Доколку постојат силни електромагнетни пречки, се препорачува да се користат заштитени кабли за контролните водови и да се пуштат во посебна фиока за кабли.
