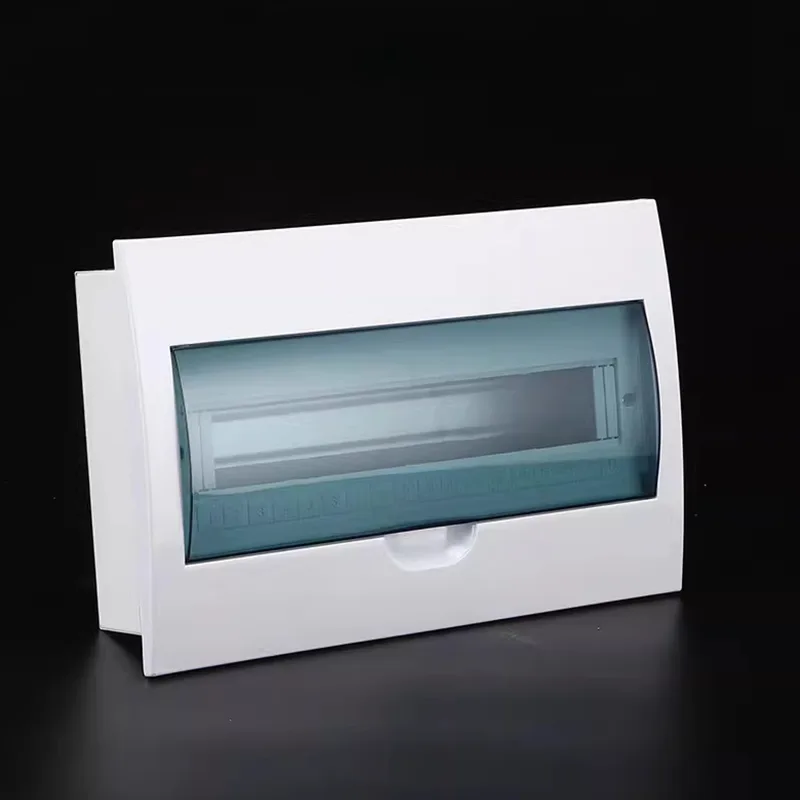

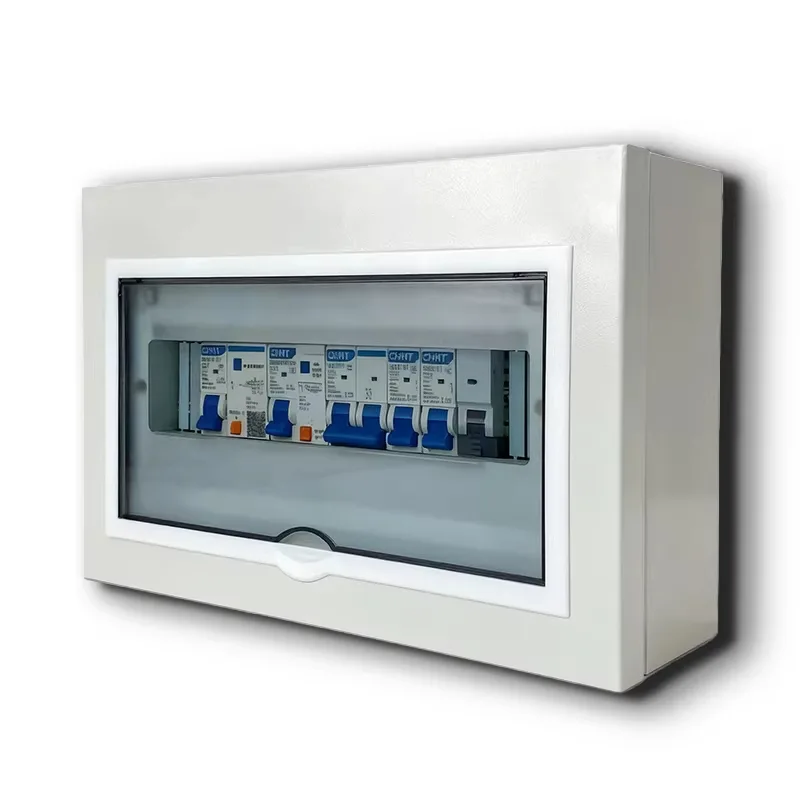

Компактна кутија за дистрибуција со повеќе кола

Шангминг е професионален производител на компактни куќишта за дистрибутивни кутии со повеќе кола, нудејќи директна продажба во фабриката и обезбедувајќи приспособени решенија и сеопфатна услуга по продажбата. Овој производ е погоден за средини со ограничен простор за инсталација, со компактна големина и распоред на внатрешно коло со висока густина, овозможувајќи сигурна дистрибуција на енергија со повеќе кола во ограничени области и елиминирање на потребата од повеќе надворешни кутии со едно коло.

Основни предности

Ако сакате минијатуризирана, модуларна и интелигентна дистрибуција на енергија за вашиот проект, компактните разводни кутии со повеќе кола се посоодветни од традиционалните кутии со едно коло или големите дистрибутивни кабинети.

1. Заштеда на простор

Компактните дистрибутивни кутии се карактеризираат со тенок дизајн, со стандардна длабочина од само 70–100 mm, кои лесно се вградуваат во лесни прегради, задни панели за мебел, куќишта на опремата или тесни електрични шахти, зафаќајќи минимален простор.

Во затворени простори, високата густина на колото, интегрирајќи 8-24 минијатурни прекинувачи, заштедува над 60% од просторот за инсталација во споредба со дистрибуцијата на повеќе кутии со едно коло.

Доколку е потребно, можеме да ги приспособиме конфигурациите што поддржуваат паралелно проширување, овозможувајќи хоризонтални комбинации да формираат единици за дистрибуција со поголем капацитет.

2. Безбедност

Кутијата за дистрибутивни кутии на Шангминг се изработени од висококвалитетен метал, со опции за галванизиран челик или нерѓосувачки челик 304, што ефикасно го потиснува ширењето на огнот.

Секое коло е опремено со независна заштита од преоптоварување и краток спој, со што се обезбедува прецизна изолација на дефектот.

Покриеност со широка оценка за заштита на IP:

Внатрешна употреба: IP20–IP40, штити од контакт со прст и цврсти туѓи предмети.

Надворешна или влажна средина Употреба: Метално куќиште IP54, отпорно на прашина и прскање, погодно за бањи, балкони, кутии за надворешна опрема итн.

3. Лесна инсталација и одржување

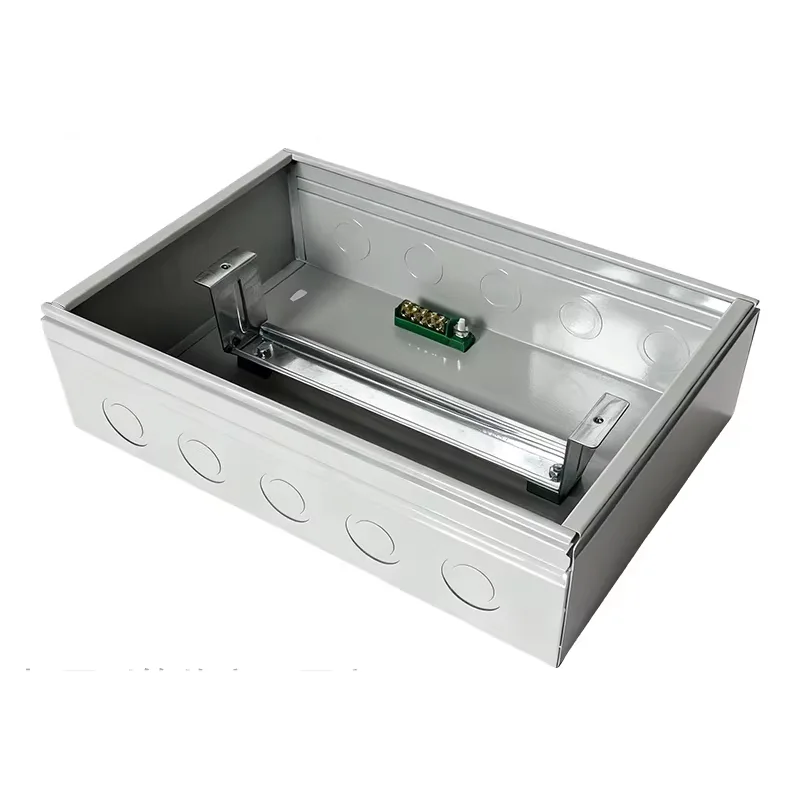

Компактното куќиште за дистрибуција со повеќе кола е претходно инсталирано со стандардизирани DIN шини. За директна монтажа користиме мејнстрим прекинувачи од брендот (Schneider Electric, ABB, итн.) за директно монтирање, елиминирајќи ја потребата од дупчење или завртки.

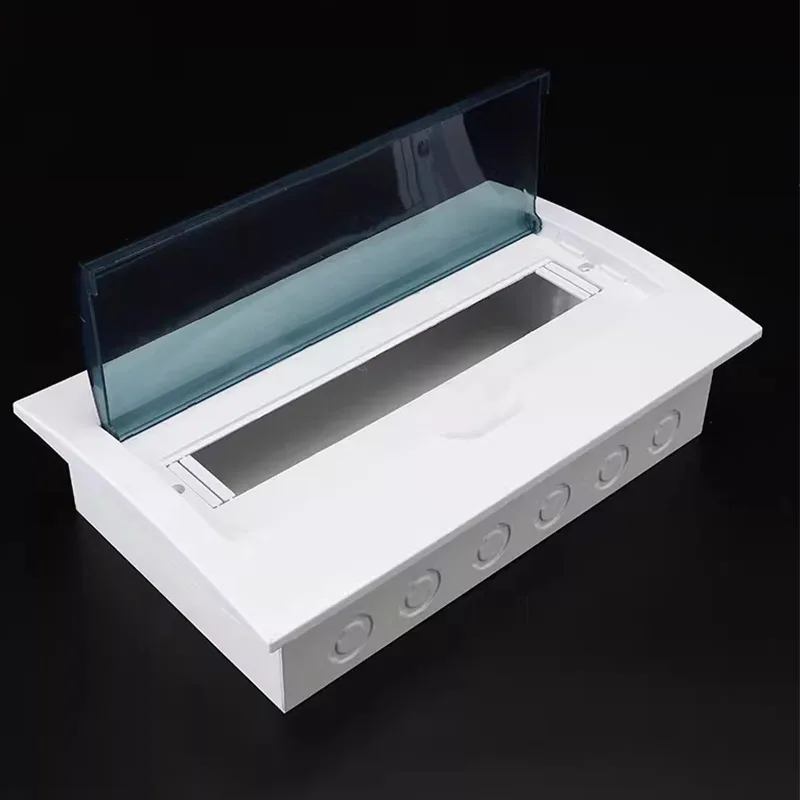

Ф20/25mm нокаут-дупки се обезбедени на врвот, на дното и на задната страна за повеќенасочен влез и излез на кабелот, сместувајќи различни патеки за поврзување.

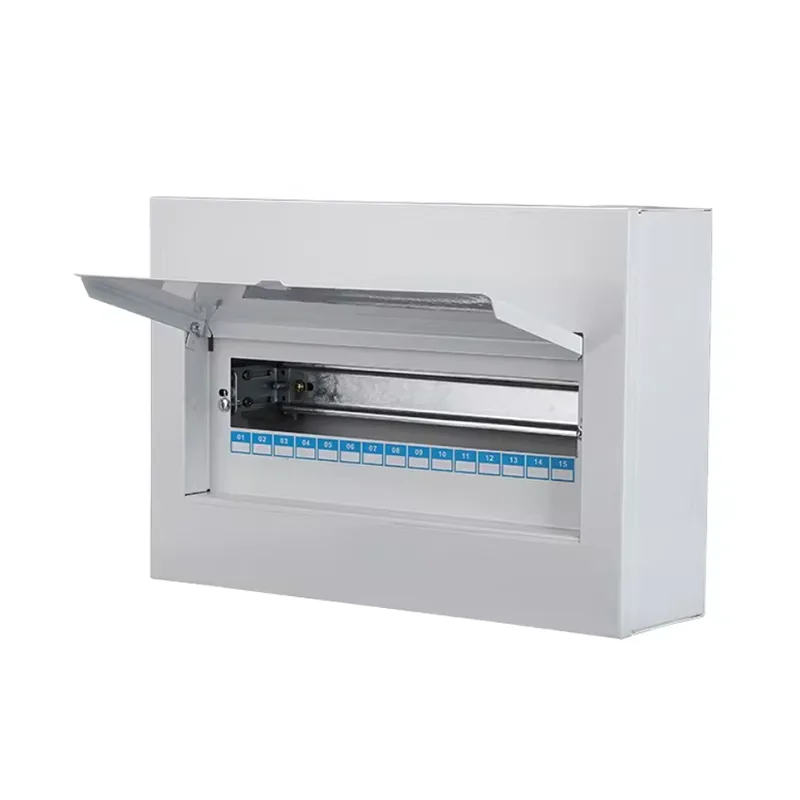

Вратата користи дизајн со прицврстување или со шарки, што овозможува отворање со една рака. Областите за етикетирање на кола се обезбедени на внатрешната страна на вратата или панелот, поддржувајќи печатени или рачно напишани прибелешки.

4. Достапно е целосно прилагодување

Достапни материјали: Железо, галванизиран лим, нерѓосувачки челик 201, нерѓосувачки челик 304.

Поддршка за нестандардна големина: Нудиме целосно прилагодување на ширината, висината и длабочината за да одговараат на отворите на специјалната опрема или дебелини на ѕидовите на зградата.

Функционални модули: Може однапред да се инсталираат со заштитници од пренапони, паметни броила, модули за далечински управувач, USB приклучоци итн.

Приспособување на изгледот: Поддржува прскање со боја RAL, финиш со брусен нерѓосувачки челик и печатење на лого со свилен екран, интегрирајќи се во стилови на внатрешен дизајн од висока класа.

Како да се одреди потребниот број на кола?

Може да се сретнете со ова прашање за време на процесот на селекција. Шангминг обезбедува метод во три чекори за првична проценка.

1. Поделете ги кола по функционална област

Ова е најосновниот статистички метод. Стандардна модерна конфигурација обично препорачува одвојување на уредите со голема моќност од општите електрични кола:

● Коли за осветлување: Се препорачуваат најмалку 1-2 кола, контролирани по област за да се избегне краток спој во една област што предизвикува темнина низ куќата.

● Општи приклучоци: Доделете според бројот на соби, обично по едно коло за секои 3-5 соби.

● Посветени кола со голема моќност: ова е од клучно значење. Клима уредите, бојлерите, печките, машините за миење садови, сушарите итн., со моќност ≥1,5 kW, мора да зафаќа независно коло.

● Кујна и бања: Поради влажната средина и концентрираните апарати, се препорачува да се инсталира посебно коло за преостаната струја (RCD).

2. Пресметајте ја ширината на модулот

Ние користиме „Way“ или „Module“ за мерење на капацитетот.

1 Модул = 18 mm (т.е. ширина на еднополен прекинувач MCB).

RCCB/RCBO: Обично зафаќа 2 модули, т.е. 36 мм.

Главен прекинувач: Обично зафаќа 2-4 модули.

Формула за пресметка: Вкупно потребни модули = (Број на еднополни прекинувачи x 1) + (Број на прекинувачи со двополен/преостаната струја x 2) + (главен прекинувач x 2/4)

3. Принцип на резервација од 20%.

Никогаш не ја пополнувајте кутијата за дистрибуција целосно; оставањето простор за идно проширување е индустриски стандард. Па, зошто да оставите простор?

Идна експанзија: кога ќе додадете надзор, системи за паметни домови или нови апарати во иднина, нема да треба да ја замените целата кутија.

Простор за дисипација на топлина: во компактна кутија со повеќе кола, резервираниот простор ја помага конвекцијата на воздухот, намалувајќи го ризикот од исклучување на прекинувачите поради прегревање.

Препорака: Ако пресметате дека ви требаат 10 кола, изберете кутија со 12 кола; ако пресметате дека ви требаат 18 кола, изберете кутија со 24 кола.

Референтна табела за типични сценарија

Shangming Electric го поддржува вашиот прецизен избор на модел. Ние нудиме:

Бесплатни консултации за распоред на кола: испратете ни ја вашата листа на опрема и ние ќе ви препорачаме соодветни модели на куќиште.

Повеќе модуларни комбинации: Стандардните големини вклучуваат 12, 18, 24 и 36 модули; Поддржано е и нестандардно прилагодување.

Претходно инсталирана DIN шина + опција за прекинувач: однапред склопена според вашиот план за коло, подготвена за употреба по пристигнувањето.
